گوشه فلنج گالوانیزه TDC (کرنر) سایز 40
برند محصول:
ویژگی های محصول:
کاربرد ها:
- تأسیسات ساختمانی و اداری: کانال‌های هوای رفت و برگشت
- کارخانه‌ها و سوله‌ها: خطوط هوا و تهویه صنعتی
- مراکز تجاری و بیمارستان‌ها: حفظ پاکیزگی هوای سیستم
- صنایع نفت، گاز و پتروشیمی: برای اتصال ایمن کانال‌های مقاوم در برابر خوردگی
در سیستم‌های انتقال هوا و ساخت کانال‌های فلزی، نوع اتصال و آب‌بندی میان قطعات کانال اهمیت بسیاری دارد. یکی از مهم‌ترین قطعاتی که نقش کلیدی در استحکام و دوام اتصال فلنج‌ها ایفا می‌کند، گوشه فلنج گالوانیزه TDC سایز 40 یا کرنر TDC 40 است. با ما در ادامه توضیح محصول گوشه فلنج گالوانیزه TDC (کرنر) سایز 40 همراه باشید. این قطعه کوچک اما حیاتی، درواقع مانند ستون کناری فلنج عمل کرده و وظیفه دارد تا ساختار گوشه‌ها را کاملاً منسجم، مقاوم در برابر لرزش و ضد نشت کند.
در مجموعه درفک سازه رایان، این محصول با کیفیت صنعتی بالا، ورق گالوانیزه درجه یک و دقت ابعادی فوق‌العاده تولید و عرضه می‌شود تا نیاز مهندسان تأسیسات و مجریان پروژه‌های ساختمانی و صنعتی را به بهترین شکل ممکن پوشش دهد.

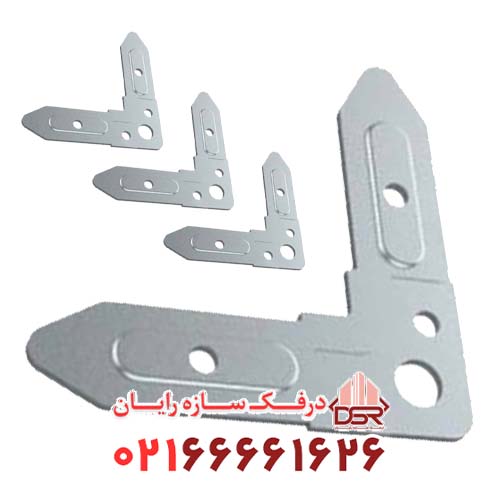

گوشه فلنج گالوانیزه TDC (کرنر) سایز 40
مشخصات فنی گوشه فلنج TDC سایز 40
جنس و پوشش
- جنس اصلی: فولاد گالوانیزه گرم
- پوشش سطحی: لایه روی (Zn) با ضخامت استاندارد جهت جلوگیری از زنگ‌زدگی
- مقاومت به خوردگی: بسیار بالا در محیط‌های مرطوب یا صنعتی
ابعاد و سایز
- نوع: کرنر TDC
- سایز استاندارد: 40 میلی‌متر
- طول هر ضلع: حدود 40×40 میلی‌متر
- ضخامت ورق: بین 1 و 1.2 میلی‌متر بسته به نوع سفارش
- وزن تقریبی: کمتر از 50 گرم در هر قطعه
نوع اتصال
- طراحی به صورت self-lock برای جاگیری دقیق در مقاطع فلنج
- قابلیت نصب سریع با ضربه یا پرس دستی
- بدون نیاز به جوش یا پیچ اضافه
- امکان آب‌بندی به کمک نوار گسکت لاستیکی در محل اتصال
استاندارد تولید
- تولید مطابق با استانداردهای SMACNA و DW/144 مورد استفاده در سیستم‌های کانال هوا
- دقت ابعادی تا ±0.2 میلی‌متر
کاربرد گوشه فلنج گالوانیزه TDC 40
در سیستم‌های تهویه و کانالسازی
از کرنر TDC سایز 40 برای اتصال گوشه‌های فلنج چهارچوب کانال هوا استفاده می‌شود. این نوع فلنج به کانال‌هایی که از ورق گالوانیزه ساخته می‌شوند استحکام بیشتری می‌دهد و مانع از تغییر شکل و نشت هوا در فشارهای بالا می‌گردد.
در صنایع مختلف
- تأسیسات ساختمانی و اداری: کانال‌های هوای رفت و برگشت
- کارخانه‌ها و سوله‌ها: خطوط هوا و تهویه صنعتی
- مراکز تجاری و بیمارستان‌ها: حفظ پاکیزگی هوای سیستم
- صنایع نفت، گاز و پتروشیمی: برای اتصال ایمن کانال‌های مقاوم در برابر خوردگی
مزایای استفاده از کرنر TDC سایز 40
1. مقاومت بالا در برابر تغییر فرم
ساختار گالوانیزه و طراحی دقیق این گوشه‌ها باعث می‌شود در برابر لرزش فن‌ها یا فشار مکش هوا، فرم فلنج تغییر نکند و کانال بدون نشتی باقی بماند.
2. نصب آسان و بدون ابزار خاص
این گوشه‌ها به‌صورت ضربه‌ای یا با ابزار ساده نصب می‌شوند و نیاز به جوشکاری یا پیچ‌کاری ندارند، در نتیجه سرعت نصب کانال‌ها افزایش یافته و هزینه اجرا کاهش پیدا می‌کند.
3. دوام فوق‌العاده در شرایط محیطی مختلف
پوشش گالوانیزه از فلز در برابر رطوبت، بخار، گرد و غبار صنعتی و تغییرات دمایی محافظت می‌کند؛ بنابراین عمر مفید این محصول بسیار بالا است.
4. قیمت مناسب با توجه به کارایی
در مقایسه با سیستم‌های اتصال پرهزینه، گوشه TDC سایز 40 گزینه‌ای اقتصادی، مقاوم و استاندارد محسوب می‌شود.
نحوه عملکرد در سیستم فلنج TDC
سیستم TDC یکی از مدرن‌ترین انواع فلنج مورد استفاده در ساخت کانال‌های تهویه هوا است. در این روش، لبه ورق خود کانال خم شده و به شکل پروفیل TDC درمی‌آید.
کرنر TDC سایز 40 در این ساختار، در چهار گوشه فلنج جا می‌گیرد و با ضربه‌ی سبک، قفل مکانیکی ایجاد می‌کند تا چهارچوب محکم و آب‌بندی‌شده‌ای شکل گیرد.
به کمک این گوشه‌ها، کانال‌ها کاملاً هم‌راستا و بدون درز یا نشت هوا به یکدیگر متصل می‌شوند. در پایان نیز گسکت لاستیکی مخصوص بین فلنج‌ها نصب می‌شود تا هوابندی کامل ایجاد گردد.
تفاوت گوشه فلنج TDC 40 با مدل TDF
| ویژگی | TDC سایز 40 | TDF سایز 35 |
|---|---|---|
| نوع اتصال | استفاده از کرنر داخلی | استفاده از گوشه بیرونی و کلیپس |
| مقاومت مکانیکی | بسیار بالا | متوسط |
| ظرافت ابعادی | دقیق‌تر و استاندارد صنعتی | معمولی |
| سطح کاربرد | پروژه‌های بزرگ صنعتی و ساختمانی | کانال‌های سبک و عمومی |
| قیمت تقریبی | کمی بالاتر | پایین‌تر |
نتیجه اینکه اگر پروژه شما نیازمند کیفیت بالا و پایداری طولانی‌مدت است، گوشه TDC سایز 40 بهترین انتخاب خواهد بود.
راهنمای خرید گوشه فلنج گالوانیزه TDC سایز 40
برای تهیه این محصول صنعتی با کیفیت استاندارد، می‌توانید از طریق فروشگاه تخصصی درفک سازه رایان اقدام کنید. این مجموعه به‌صورت مستقیم، انواع ملزومات کانالسازی و پروفیل‌های صنعتی را تولید و توزیع می‌کند.
درفک سازه رایان با استفاده از خطوط تولید پیشرفته و کنترل دقیق کیفی، کرنرهای TDC خود را از ورق گالوانیزه فابریک تولید کرده تا کارفرمایان و نصابان از کیفیت، دقت و دوام بالا اطمینان خاطر داشته باشند.
مشخصات خرید از درفک سازه رایان
- تضمین کیفیت و تلرانس دقیق تولید
- امکان سفارش عمده برای پروژه‌های ساختمانی و صنعتی
- ارائه مشاوره تخصصی برای انتخاب سایز مناسب فلنج و گوشه‌ها
- ارسال سریع به تمام نقاط کشور
برای سفارش و مشاهده قیمت روز، همین حالا به سایت رسمی درفک سازه رایان مراجعه کنید یا با کارشناسان فروش تماس بگیرید تا بهترین پیشنهاد فنی و اقتصادی را دریافت کنید.
جمع‌بندی
گوشه فلنج گالوانیزه TDC سایز 40 یکی از کلیدی‌ترین اجزای سیستم کانال هوا است که با برخورداری از مقاومت بالا، نصب آسان و استاندارد جهانی، انتخاب نخست مهندسان تأسیسات به شمار می‌رود.
اگر به دنبال محصولی قابل اعتماد، بادوام و اقتصادی هستید، پیشنهاد ما خرید این قطعه از درفک سازه رایان است تا در پروژه‌های شما استحکام، زیبایی و کارایی هم‌زمان تأمین شود.
