معرفی شرکت درفک سازه رایان

شرکت درفک سازه رایان به‌عنوان یکی از پیشگامان صنعت ساپورت تاسیسات، سال‌هاست در زمینه طراحی و تولید انواع ساپورت مدولار، پروفیل‌های صنعتی، و سیستم‌های نگهدارنده تأسیسات فعالیت می‌کند. این مجموعه با تکیه بر فناوری روز، تجهیزات دقیق تولید، و رعایت استانداردهای بین‌المللی، توانسته جایگاه ویژه‌ای در بازار ایران و خاورمیانه به‌دست آورد. تعهد ما به کیفیت مواد اولیه، دقت در ابعاد تولیدی و پشتیبانی فنی قوی، ما را به انتخابی مطمئن برای پروژه‌های بزرگ زیرساختی تبدیل کرده است.

تمرکز اصلی درفک سازه رایان بر بومی‌سازی دانش فنی سیستم‌های ساپورت مدولار (Modular Support Systems) است تا وابستگی صنعت کشور به واردات این قطعات حیاتی کاهش یابد و دسترسی پیمانکاران به محصولات استاندارد با قیمت رقابتی تضمین شود.

ساپورت مدولار چیست؟

ساپورت مدولار به مجموعه‌ای از تجهیزات فلزی پیش‌ساخته گفته می‌شود که برای حمل، نگهداری و تثبیت لوله‌ها، سینی‌های کابل، کانال‌های تهویه، مجاری تأسیساتی و تجهیزات مکانیکی سنگین در پروژه‌های ساختمانی، عمرانی و صنعتی مورد استفاده قرار می‌گیرد. این سیستم‌ها برخلاف ساپورت‌های سنتی که اغلب نیاز به جوشکاری و برش‌کاری در محل پروژه دارند، از اجزای مدولار و استاندارد تشکیل شده‌اند.

ویژگی کلیدی سیستم مدولار این است که هر قطعه (مانند ریل ساپورت، براکت‌های اتصال، زانویی‌ها، پیچ و مهره‌های مخصوص و گیره‌های لوله) با تلرانس ابعادی بسیار دقیق تولید شده و قابلیت اتصال سریع و مکانیکی به سایر قطعات را دارد.

مزایای بنیادین سیستم ساپورت مدولار:

1. قابلیت نصب بدون جوشکاری (Bolt-Together Assembly): این ویژگی ایمنی کارگاه را به شدت افزایش داده و از آسیب به پوشش‌های محافظ (مانند گالوانیزه یا رنگ) جلوگیری می‌کند.

2. انعطاف‌پذیری در طراحی و نصب: مهندسان تأسیسات می‌توانند با تغییر ترکیب قطعات استاندارد، پشتیبانی مورد نیاز برای هر نوع بار، زاویه یا شرایط خاص محیطی را به‌سرعت ایجاد کنند. این انعطاف، زمان لازم برای اصلاحات حین اجرا را به حداقل می‌رساند.

3. قابلیت تنظیم مجدد: در صورت تغییر در مسیر لوله‌کشی یا نیاز به جابجایی تجهیزات، می‌توان ساپورت‌ها را به‌راحتی باز و مجدداً در مکان جدید نصب کرد.

4. کاهش ضایعات مصالح: به دلیل استفاده از قطعات استاندارد و قابل استفاده مجدد، میزان ضایعات در محل پروژه به شدت کاهش می‌یابد.

محاسبات ظرفیت باربری:
ظرفیت باربری (Load Capacity) ساپورت‌های مدولار بر اساس مشخصات فنی پروفیل نورد شده و فاصله تکیه‌گاه‌ها تعیین می‌شود. برای یک پروفیل گالوانیزه استاندارد با ضخامت (t) و فاصله تکیه‌گاه (L)، حداکثر بار قابل تحمل با توجه به نوع خمش محاسبه می‌شود. به طور کلی، ظرفیت باربری با توان چهارم ضخامت و با ضریب عکس متناسب با طول فاصله تکیه‌گاه‌ها تغییر می‌کند.

انواع ساپورت مدولار تولیدی

کارخانه درفک سازه رایان بر اساس نیازهای متفاوت پروژه‌های صنعتی، طیف جامعی از ساپورت‌های مدولار را در ابعاد و ضخامت‌های مختلف تولید می‌کند:

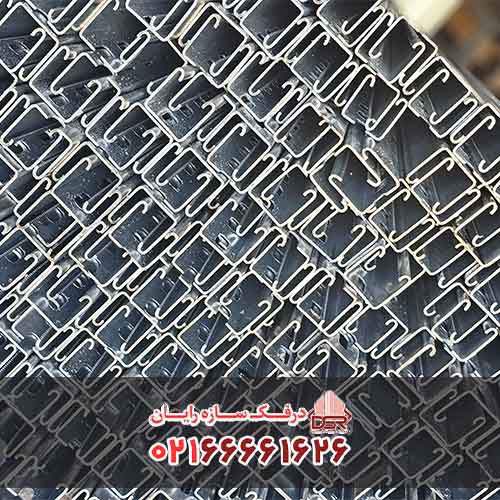

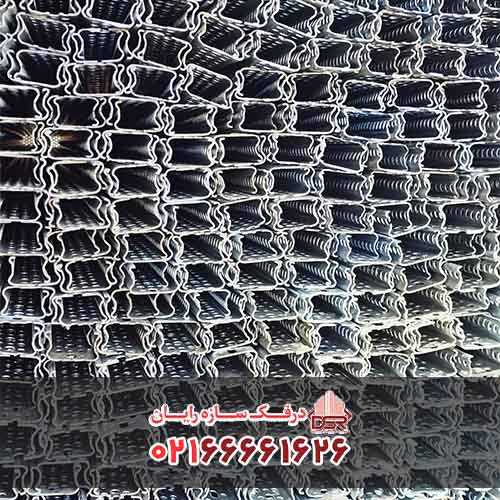

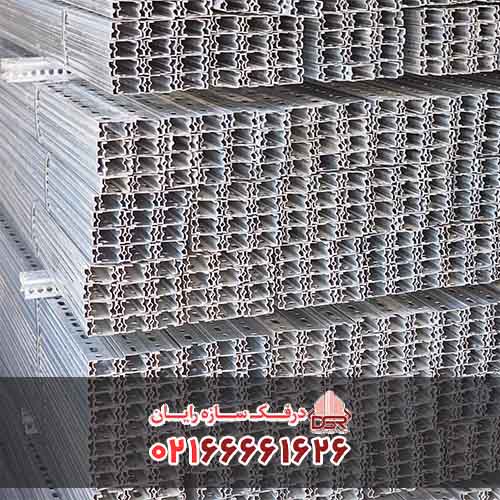

۱. پروفیل‌های اصلی (ریل‌ها)

این پروفیل‌ها ستون فقرات سیستم هستند و بار اصلی را تحمل می‌کنند.

• پروفیل U شکل (Channel Profile): پرکاربردترین نوع، مناسب برای نصب عمودی و افقی.

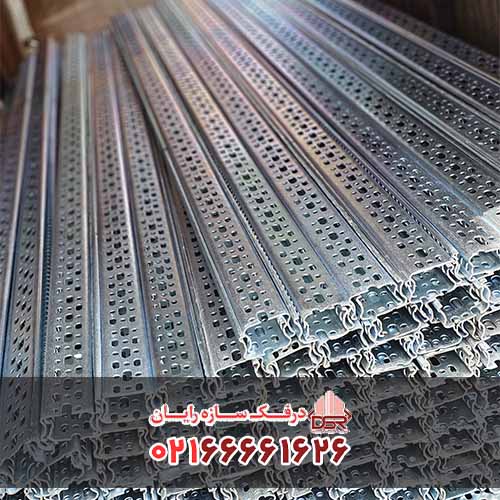

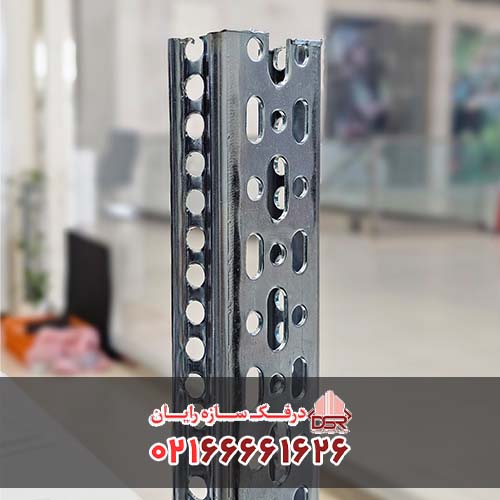

• پروفیل C شکل (Slotted Channel): دارای شیارهای طولی که امکان تنظیم موقعیت گیره‌ها و اتصالات را فراهم می‌کند.

• پروفیل G شکل (Back-to-Back Assembly): از دو پروفیل C که پشت به پشت به هم متصل شده‌اند تشکیل شده و مقاومت برشی و خمشی بالایی دارد، معمولاً برای تحمل بارهای سنگین لوله‌کشی‌های اصلی استفاده می‌شود.

• پروفیل Omega: پروفیل‌هایی با مقطع خاص که اغلب برای سینی‌های کابل و داکت‌های سبک‌تر به کار می‌روند.

۲. ساپورت مدولار سقفی (Overhead Supports)

جهت نصب لوله‌ها، سینی‌های کابل یا کانال‌ها در زیر سقف سوله و ساختمان‌های مرتفع. این سیستم‌ها معمولاً شامل آویزهای راد شده (Threaded Rods) و قطعات اتصال سریع به سقف سازه بتنی یا فلزی هستند.

۳. ساپورت دیواری (Wall Brackets)

برای تثبیت لوله‌ها و کانال‌ها روی سطوح عمودی (دیوارها یا ستون‌ها). این براکت‌ها باید دارای ضریب ایمنی بالا در برابر بارهای جانبی باشند و معمولاً با پروفیل‌های U و C تقویت‌شده تولید می‌شوند.

۴. ساپورت زمینی و کف‌خواب (Floor Mounted Supports)

برای نگهداری تأسیسات مستقیماً روی کف یا درون داکت‌های فنی کف‌پوش. این مدل‌ها مجهز به پایه‌های قابل تنظیم (Leveling Feet) برای تراز کردن سیستم روی سطوح ناهموار هستند و مقاومت بالایی در برابر بارهای عمودی دارند.

۵. قطعات الحاقی و اتصالات (Fittings and Accessories)

این بخش شامل اجزای حیاتی برای تکمیل سیستم است:

• انواع گیره لوله (Pipe Clamps) در سایزهای مختلف.

• صفحات اتصال (Base Plates) برای انتقال نیرو به زمین یا دیوار.

• زانویی‌ها، سه راهی‌ها و اتصالات انتهایی.

• رادهای کاملاً رزوه شده (Fully Threaded Rods).

پوشش‌های محافظ:
تمامی قطعات فلزی در کارخانه درفک سازه رایان پس از تولید، با آبکاری گالوانیزه گرم (Hot-Dip Galvanized) پوشش داده می‌شوند. این پوشش مطابق با استاندارد ASTM A123 ضخامتی حدود (55 \mu m) تا (100 \mu m) دارد که مقاومت عالی در برابر خوردگی و محیط‌های مرطوب (مانند تأسیسات زیرزمینی یا مناطق ساحلی) فراهم می‌آورد. برای محیط‌های با خوردگی بسیار بالا (مانند برخی واحدهای شیمیایی)، امکان تولید از فولاد ضد زنگ (Stainless Steel 304/316) نیز میسر است.

قیمت پروفیل ساپورت لوله و عوامل مؤثر بر آن

تعیین قیمت نهایی پروفیل ساپورت لوله و سایر اجزای مدولار یک فرآیند چند عاملی است. شرکت درفک سازه رایان تلاش می‌کند با بهینه‌سازی فرآیندهای تولید، کمترین قیمت ممکن را با حفظ کیفیت تضمین کند.

عوامل اصلی تعیین‌کننده قیمت:

1. جنس و گرید فلز پایه: قیمت پروفیل‌های ساخته شده از فولاد کربنی گالوانیزه به دلیل نوسانات قیمت جهانی شمش فولادی متغیر است. در مقابل، پروفیل‌های استنلس استیل به دلیل قیمت بالای نیکل و کروم، گران‌تر هستند.

2. ابعاد و ضخامت: ضخامت ورق‌های ورودی (Gauge) تأثیر مستقیم بر وزن و در نتیجه قیمت نهایی دارد. معمولاً پروفیل‌ها در ضخامت‌های ۱.۵ میلی‌متر تا ۳ میلی‌متر تولید می‌شوند.

3. نوع پوشش ضد زنگ: هزینه گالوانیزه گرم به دلیل مصرف روی و فرآیند زمان‌بر آن، نسبت به الکتروگالوانیزه بالاتر است، اما کیفیت آن نیز برتر است.

4. حجم خرید (مقیاس پروژه): برای خریدهای عمده و پروژه‌های بزرگ، امکان اعمال تخفیف‌های پلکانی و ارائه قیمت ویژه پیمانکاری فراهم است که این امر از طریق مذاکره مستقیم با بخش فروش و مهندسی تامین صورت می‌گیرد.

5. پیچیدگی قطعه: اتصالات و براکت‌های سفارشی با برش‌های لیزری و سوراخ‌کاری‌های پیچیده، هزینه بیشتری نسبت به پروفیل‌های ساده دارند.

خرید مستقیم از کارخانه درفک سازه رایان، حذف واسطه‌ها را به دنبال داشته و به طور متوسط ۱۵ تا ۳۰ درصد صرفه‌جویی در هزینه‌های خرید مصالح تأسیساتی ایجاد می‌کند.

فرآیند تولید ساپورت مدولار در کارخانه درفک سازه رایان

تولید ساپورت مدولار یک فرآیند مهندسی دقیق است که نیازمند تجهیزات مدرن و کنترل مستمر کیفیت است. کارخانه درفک سازه رایان این فرآیند را در چندین گام کلیدی اجرا می‌کند:

۱. تامین و کنترل مواد اولیه

ورق‌های فولادی مورد استفاده، دارای گواهینامه کیفیت (Mill Test Certificate – MTC) هستند. این ورق‌ها باید دارای حداقل استحکام تسلیم (Yield Strength) مشخصی باشند تا بتوانند بار وارده را تحمل کنند.

۲. برش و آماده‌سازی (Blanking)

ورق‌های فولادی ابتدا با استفاده از دستگاه‌های برش لیزر یا پلاسما (بسته به پیچیدگی قطعه) به ابعاد اولیه مورد نیاز برای نورد برش داده می‌شوند.

۳. نورد سرد پروفیل‌ها (Cold Roll Forming)

این مرحله قلب تولید پروفیل‌های اصلی (U, C, G) است. ورق‌ها از یک سری قالب‌های متوالی عبور داده می‌شوند تا شکل نهایی مقطع را به دست آورند. دقت این فرآیند بسیار حیاتی است زیرا تلرانس‌های میلی‌متری در انطباق قطعات نقش دارند.

۴. سوراخ‌کاری و پانچینگ

پس از نورد، قطعات برای ایجاد سوراخ‌های استاندارد جهت اتصال، پانچ یا سوراخ‌کاری می‌شوند. در سیستم مدولار، فواصل سوراخ‌ها (Pitch) معمولاً مضرب‌های مشخصی از یک واحد پایه (مانند ۲۵ میلی‌متر یا ۵۰ میلی‌متر) هستند تا امکان اتصال آزادانه قطعات فراهم شود. سوراخ‌های استاندارد مورد استفاده معمولاً برای پیچ و مهره‌های M10، M12 و M16 طراحی شده‌اند.

۵. مرحله نهایی: گالوانیزاسیون گرم

قطعات آماده شده به حمام روی مذاب با دمای حدود (450^\circ C) وارد می‌شوند. این فرآیند پوششی از آلیاژ آهن-روی ایجاد می‌کند که مقاومت فوق‌العاده‌ای در برابر خوردگی ایجاد می‌نماید. کنترل زمان غوطه‌وری برای اطمینان از ضخامت یکنواخت پوشش بسیار مهم است.

۶. کنترل کیفیت و بسته‌بندی

هر بچ از تولید، تحت آزمایش‌های غیرمخرب قرار می‌گیرد. این آزمایش‌ها شامل تست ضخامت پوشش گالوانیزه (با دستگاه ضخامت‌سنج مغناطیسی) و تست انطباق ابعادی قطعات است. سپس قطعات بر اساس سفارش پروژه دسته‌بندی و بسته‌بندی می‌شوند.

مزایای استفاده از ساپورت مدولار تولید شرکت درفک سازه رایان

تفاوت اصلی ما در بازار، تمرکز بر کیفیت مهندسی و ارائه راه‌حل‌های جامع است:

مزیت کلیدی توضیح فنی و کاربردی نصب سریع و ایمن حذف نیاز به جوشکاری و برشکاری در ارتفاع، کاهش چشمگیر زمان نصب. قابلیت تنظیم و انطباق سوراخ‌های ردیفی امکان تنظیم دقیق تراز لوله‌ها و انطباق با تغییرات نقشه را فراهم می‌کند. مقاومت بالا در برابر بار استفاده از فولاد با استحکام بالا و طراحی مقاطع با ضریب ایمنی در برابر لرزش و بار دینامیکی.حفاظت در برابر خوردگی  پوشش استاندارد گالوانیزه گرم، طول عمر سیستم را در محیط‌های سخت صنعتی (نفت، گاز، شیمیایی) تضمین می‌کند. تطابق با استانداردهای جهانی طراحی بر اساس مشخصات فنی و ابعادی سیستم‌های بین‌المللی نظیر Unistrut و B-Line (در صورت درخواست).کاهش هزینه‌های جانبیکاهش مصرف مواد مصرفی کارگاهی (مانند الکترود، ابزارآلات برش) و نیروی انسانی متخصص جوشکاری.

تیم مهندسی درفک سازه رایان قادر به ارائه نقشه‌های اجرایی (Shop Drawings) برای پروژه‌های پیچیده، به‌ویژه در بخش‌های نیروگاهی و پالایشگاهی، است تا هماهنگی کامل بین سازه و تأسیسات تضمین شود.

کاتالوگ انواع ساپورت مدولار و راهنمای انتخاب

برای تسهیل فرآیند انتخاب و طراحی، کاتالوگ جامع ساپورت مدولار درفک سازه رایان به‌روزرسانی شده و به‌صورت دیجیتال در دسترس است. این کاتالوگ مرجع دقیقی برای مهندسان سازه و تأسیسات محسوب می‌شود.

محتویات کلیدی کاتالوگ شامل موارد زیر است:

1. مشخصات فنی پروفیل‌ها: شامل ابعاد بیرونی، ضخامت ورق، وزن واحد طول (کیلوگرم بر متر)، و مشخصات دقیق آلیاژ فولادی.

2. جدول بار مجاز (Load Chart): جداول مرجع برای تعیین حداکثر فاصله تکیه‌گاه (Span) بر اساس نوع بار (نقطه‌ای یا گسترده) برای هر نوع پروفیل.

3. نقشه‌های انفجاری اتصالات: نمایش نحوه اتصال ریل‌ها به یکدیگر، اتصال به سقف و دیوار با استفاده از براکت‌ها و اتصالات گوشه.

4. راهنمای انتخاب گیره لوله: معرفی انواع گیره‌های (Pipe Clamps) مناسب برای سایزهای مختلف لوله (از ۱/۲ اینچ تا سایزهای بزرگتر).

کاتالوگ این امکان را فراهم می‌آورد که پیمانکاران بتوانند به سرعت یک سیستم نگهدارنده متناسب با نیازهای مکانیکی و محدودیت‌های فضایی طراحی کنند.

چرا خرید مستقیم از کارخانه درفک سازه رایان؟

خرید مستقیم از تولیدکننده اصلی، یک استراتژی هوشمندانه در مدیریت زنجیره تأمین پروژه است:

• تضمین قیمت تولیدی (Factory Price): حذف حاشیه سود فروشندگان میانی و ارائه قیمت تمام شده رقابتی.

• بررسی کیفی در مبدأ: امکان بازدید از خط تولید (در صورت توافق اولیه) و اطمینان از کیفیت فرآیندهای گالوانیزاسیون و نورد.

• مشاوره فنی تخصصی: دسترسی مستقیم به مهندسان طراح کارخانه برای حل مسائل پیچیده اجرایی یا طراحی سیستم‌های سفارشی (Custom Fabrication).

• تأمین مطمئن و سریع: کارخانه درفک سازه رایان ظرفیت تولید انبوه داشته و می‌تواند سفارشات حجیم را در کوتاه‌ترین زمان ممکن پس از انعقاد قرارداد، آماده ارسال نماید. این امر ریسک تأخیر در پروژه ناشی از کمبود مصالح را از بین می‌برد.

• خدمات پس از فروش فعال: پشتیبانی در زمینه نصب، ارائه نقشه‌های فنی تکمیلی و تضمین کیفیت محصول در برابر عیوب تولیدی.

کاربردهای ساپورت مدولار در صنایع مختلف

سیستم‌های مدولار درفک سازه رایان به‌دلیل انعطاف‌پذیری و دوام بالا، در بخش‌های استراتژیک زیر به طور گسترده به کار گرفته شده‌اند:

• صنعت نفت، گاز و پتروشیمی: در ساپورت خطوط لوله انتقال سیالات، سینی‌های کابل (Cable Trays) در معرض حرارت و خوردگی، و سازه‌های پشتیبان تجهیزات فرآیندی در پالایشگاه‌ها.

• تأسیسات مکانیکی ساختمان‌های بلندمرتبه: نصب سیستم‌های سنگین HVAC (گرمایش، تهویه و تهویه مطبوع)، چیلرها و بویلرها در رایزرها و اتاق‌های تأسیسات.

• نیروگاه‌ها (حرارتی و تجدیدپذیر): استفاده در سینی‌کشی‌های گسترده کابل‌های کنترلی و قدرت در نیروگاه‌ها و همچنین سازه‌های ساپورت پنل‌های خورشیدی در مزارع بزرگ انرژی خورشیدی.

• صنایع غذایی و دارویی: استفاده از متریال استنلس استیل با پوشش‌های بهداشتی برای ساپورت خطوط لوله فرآیندی.

• مراکز داده (Data Centers): برای نگهداری سینی‌های کابل شبکه و برق اضطراری با نیاز به قابلیت تغییر سریع پیکربندی.

نوآوری در طراحی و توسعه محصولات

واحد تحقیق و توسعه (R&D) در درفک سازه رایان به‌طور مداوم در تلاش است تا با استفاده از نرم‌افزارهای پیشرفته تحلیل المان محدود (Finite Element Analysis – FEA) و مدل‌سازی سه‌بعدی (مانند SolidWorks و AutoCAD Plant 3D)، بهره‌وری سیستم‌ها را افزایش دهد.

تمرکز بر نوآوری شامل موارد زیر است:

1. بهینه‌سازی هندسی مقطع: تغییر شکل مقاطع برای افزایش ممان اینرسی (I) بدون افزایش وزن متریال اولیه، که مستقیماً منجر به افزایش نسبت استحکام به وزن (Strength-to-Weight Ratio) می‌شود.

2. توسعه اتصالات هوشمند: طراحی بست‌ها و اتصالات جدیدی که نیاز به آچارکشی کمتری دارند و فرآیند مونتاژ را تا ۳۰ درصد سریع‌تر می‌کنند.

3. بهبود پوشش‌ها: تحقیق در مورد پوشش‌های ترکیبی (مانند پوشش‌های پلیمری بر پایه گالوانیزه) برای محیط‌های فوق‌العاده خورنده که نیازمند مقاومت شیمیایی بالاتری هستند.

این رویکرد نوآورانه، محصولات ما را همواره همگام با نیازهای در حال تکامل پروژه‌های عمرانی و صنعتی نگه می‌دارد.

با درفک سازه رایان همراه باشید

کارخانه درفک سازه رایان با در اختیار داشتن تجهیزات مدرن نورد و گالوانیزاسیون، و تیمی متشکل از مهندسان مجرب، آماده است تا به‌عنوان تأمین‌کننده اصلی ساپورت مدولار و پروفیل‌های صنعتی شما در هر پروژه‌ای، چه در مقیاس کوچک و چه پروژه‌های زیربنایی ملی، ایفای نقش نماید.

تعهد ما تضمین کیفیت، ارائه قیمت رقابتی و تحویل به‌موقع است. ما به دنبال ایجاد روابط بلندمدت با پیمانکاران و شرکت‌های مهندسی هستیم تا با ارائه راه‌حل‌های ساپورت تخصصی، به موفقیت پروژه‌های ایشان کمک کنیم.

برای دریافت مشاوره فنی رایگان، استعلام قیمت به‌روز و مشاهده نمونه‌های پروژه‌های موفق اجرا شده، لطفاً با واحد فروش و مهندسی شرکت درفک سازه رایان تماس حاصل فرمایید.

درفک سازه رایان؛ تولید کننده تخصصی ساپورت مدولار و پروفیل تاسیسات مکانیکی، تضمین‌کننده ایمنی و پایداری تأسیسات شما.
