کلمپ انتهایی استراکچر پنل خورشیدی

در دنیای پرشتاب انرژی‌های تجدیدپذیر، پنل‌های خورشیدی به عنوان ستون‌های اصلی تولید برق پاک و پایدار شناخته می‌شوند. با این حال، کارایی و دوام یک نیروگاه خورشیدی صرفاً به کیفیت پنل‌ها و اینورترها وابسته نیست؛ بلکه به زیرساخت نگهدارنده، یعنی سازه استراکچر، بستگی دارد. در میان اجزای حیاتی این سازه، کلمپ انتهایی استراکچر پنل خورشیدی نقشی محوری ایفا می‌کند که اغلب نادیده گرفته می‌شود، اما در حفظ یکپارچگی، ایمنی و طول عمر کل سیستم تأثیرگذار است.

کلمپ انتهایی استراکچر پنل خورشیدی چیست؟

مجموعه‌ای از اجزای متصل به هم است که تحت شرایط محیطی بسیار متغیری (مانند بادهای شدید، برف سنگین، تغییرات دمایی و ارتعاشات) کار می‌کنند. هر اتصال در این سازه، نقطه‌ای بالقوه برای تمرکز تنش و آسیب است. اتصالات ضعیف نه تنها می‌توانند منجر به لغزش یا سقوط پنل‌ها شوند، بلکه می‌توانند باعث ایجاد تنش‌های موضعی در ساختار پنل شده و کارایی آن را کاهش دهند.

نقش کلمپ انتهایی در افزایش پایداری سازه خورشیدی

کلمپ انتهایی (End Clamp) مسئول ایمن‌سازی پنل‌ها در انتهای ردیف‌های طولی است. این قطعه باید نیروی نگهدارنده  کافی را برای مقابله با نیروهای برشی ناشی از باد و برف، در لبه‌های سازه اعمال کند. انتخاب جنس، طراحی دقیق و کیفیت ساخت این قطعه، مستقیماً بر استحکام کلی سازه و توانایی آن در تحمل بارهای طراحی شده تأثیر می‌گذارد.

خرید مستقیم از تولیدکننده «درفک سازه رایان»

در بازار پررقابت تجهیزات سولار، تضمین کیفیت و قیمت مناسب تنها از طریق حذف واسطه‌ها و خرید مستقیم از تولیدکننده‌ای میسر است که دانش فنی و تجربه کافی در این حوزه را دارد. شرکت درفک سازه رایان، به عنوان یکی از پیشگامان تولید قطعات سازه استراکچر در ایران، با تمرکز بر مهندسی دقیق و استفاده از متریال درجه یک، محصولاتی را ارائه می‌دهد که استانداردهای بین‌المللی را در سخت‌ترین شرایط اقلیمی کشور به نمایش می‌گذارند.

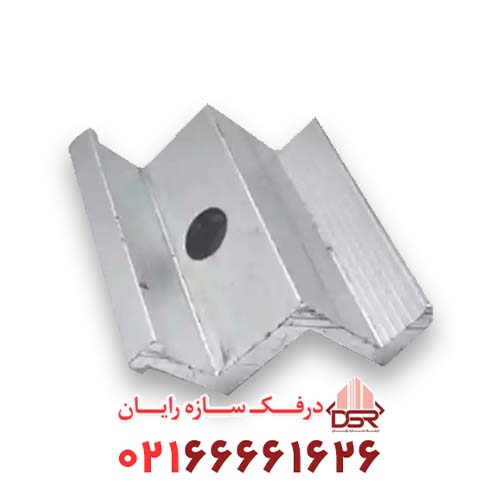

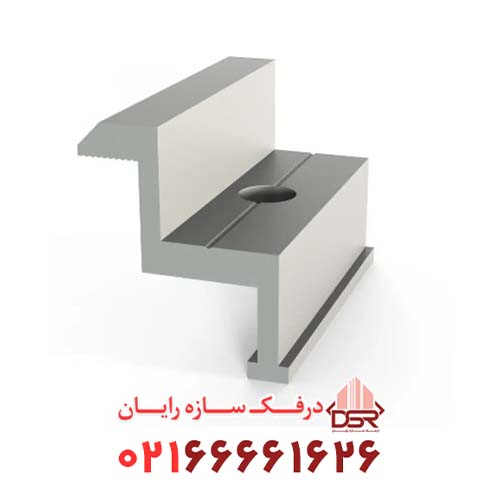

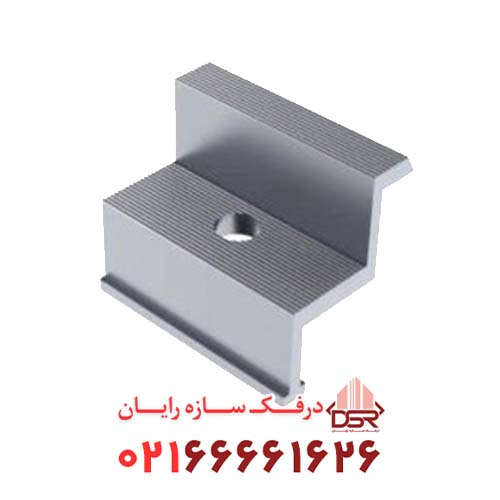

معرفی کامل کلمپ انتهایی استراکچر پنل خورشیدی

کلمپ انتهایی یک قطعه مکانیکی حیاتی است که در طراحی سیستم‌های نصب پنل‌های خورشیدی سولار به کار می‌رود. این قطعه وظیفه دارد تا لبه خارجی پنل خورشیدی را به ریل‌های نگهدارنده سازه (معمولاً پروفیل‌های آلومینیومی اکسترود شده) محکم کند.

تعریف کامل قطعه

کلمپ انتهایی، که به آن گیره پایان نیز گفته می‌شود، یک بلوک فلزی مهندسی شده است که با استفاده از نیروی فشاری ناشی از پیچ و مهره، پنل خورشیدی را در جایگاه نهایی خود در امتداد ریل ثابت می‌کند. برخلاف کلمپ‌های میانی که وظیفه اتصال دو پنل مجاور را دارند، کلمپ انتهایی تنها یک سمت از پنل را مهار می‌کند و بار واژگونی و برشی وارده بر لبه آزاد پنل را مستقیماً به سازه منتقل می‌نماید.

بررسی نقش آن در سیستم‌های سولار

نقش اصلی کلمپ انتهایی، مهار نیروهای جانبی و جلوگیری از بلند شدن، لرزش یا خروج پنل از جایگاه خود است. در شرایطی که نیروی باد (Wind Load) از زیر پنل به آن اعمال می‌شود، کلمپ انتهایی اولین خط دفاعی سازه در برابر جدایش پنل است. این قطعه باید بتواند تنش‌های برشی و خمشی بالا را بدون تغییر شکل دائمی تحمل کند.

تفاوت کلمپ انتهایی با کلمپ میانی

تفاوت اساسی این دو قطعه در هندسه و نحوه عملکرد آن‌هاست:

1. کلمپ میانی (Mid Clamp): این قطعه بین دو پنل مجاور قرار می‌گیرد و وظیفه دارد هر دو پنل را به طور همزمان به ریل متصل کند. معمولاً کلمپ میانی دارای دو بازو است که هر کدام بخشی از یک پنل را مهار می‌کنند.
2. کلمپ انتهایی (End Clamp): این قطعه تنها در انتهای یک ردیف پنل‌ها نصب می‌شود. طراحی آن به گونه‌ای است که فضای خالی بین لبه پنل و گیره را کاملاً پر کرده و از حرکت محوری (در طول ریل) و عرضی (به سمت بیرون) پنل جلوگیری کند.

اهمیت این قطعه در استحکام و عمر مفید سیستم پنل خورشیدی

استفاده از کلمپ‌های انتهایی غیراستاندارد یا ضعیف، به ویژه در مناطق بادخیز، می‌تواند به فرسودگی سازه در نقاط اتصال منجر شود. این خستگی می‌تواند باعث شل شدن پیچ‌ها، ترک خوردن قاب آلومینیومی پنل و در نهایت سقوط آن شود. کلمپ انتهایی با کیفیت، تضمین می‌کند که نیروهای وارده به طور متقارن و ایمن به ریل‌ها منتقل شده و عمر مفید سازه به حداکثر برسد.

معرفی تولیدکننده درفک سازه رایان

درفک سازه رایان با تکیه بر مهندسی دقیق و دانش ساخت در داخل کشور، کلمپ‌های انتهایی را با دقت میلی‌متری و با استفاده از بهترین آلیاژهای آلومینیوم تولید می‌کند. تمرکز ما بر تولید قطعاتی است که نه تنها مقاومت مکانیکی بالایی داشته باشند، بلکه در برابر شرایط خورنده محیطی ایران (رطوبت، نمک و اشعه UV) نیز کاملاً مقاوم باشند.

کاربردهای اصلی کلمپ انتهایی استراکچر پنل خورشیدی

کلمپ انتهایی به دلیل ماهیت حیاتی خود در فیکس کردن لبه‌ها، در تقریباً تمامی آرایش‌های نصب پنل‌های خورشیدی مورد نیاز است.

پروژه‌های نیروگاه خورشیدی کوچک، متوسط و بزرگ

در نیروگاه‌های مقیاس بزرگ (Utility-Scale)، که هزاران پنل در آرایه‌های متراکم نصب می‌شوند، نیروی ناشی از باد می‌تواند عظیم باشد. در این پروژه‌ها، استحکام نقطه‌ای کلمپ‌های انتهایی بسیار حیاتی است؛ چرا که خطای یک قطعه می‌تواند منجر به یک زنجیره خرابی در یک سکتور کامل شود. درفک سازه رایان توانایی تولید این قطعات در تیراژهای میلیونی را برای پروژه‌های نیروگاهی دارد.

نصب پنل‌های خانگی، تجاری، صنعتی و نیروگاهی

• نصب خانگی: در سقف‌های شیب‌دار، کلمپ انتهایی باید با سازه سقف (تیرها یا خرپاها) سازگار باشد و حداقل فاصله ایمنی را از لبه سقف حفظ کند.
• نصب تجاری و صنعتی: این نصب‌ها معمولاً با تمرکز بر استفاده حداکثری از فضا انجام می‌شوند و نیاز به اتصالات بسیار محکم دارند تا از برخورد پنل‌ها با موانع موجود در سقف جلوگیری شود.
• نصب نیروگاهی: در سیستم‌های زمین‌محور، جایی که ارتفاع نصب بالاتر است، نیروهای باد به مراتب شدیدتر عمل می‌کنند و نیاز به کلمپ‌هایی با ظرفیت تحمل گشتاور بالاتر است.

استفاده در استراکچرهای شیب‌دار، ثابت، متحرک و زمین‌محور

طراحی کلمپ انتهایی باید با توجه به نوع سازه تطبیق یابد:

• استراکچرهای ثابت): بیشترین بار باد در این سازه‌ها به سمت بالا و پایین اعمال می‌شود.
• استراکچرهای ردیف‌دار متحرک: در این سیستم‌ها، زاویه پنل دائماً در حال تغییر است که این امر توزیع نیروهای دینامیکی را پیچیده‌تر می‌کند. کلمپ انتهایی باید بتواند بدون ایجاد سفتی بیش از حد (که باعث آسیب به پنل می‌شود)، دامنه حرکتی مجاز ریل را حفظ کند.
• استراکچرهای زمین‌محور: این سازه‌ها اغلب از فونداسیون‌های عمیق‌تر یا پیچ‌های زمینی استفاده می‌کنند و کلمپ انتهایی، نقطه پایانی زنجیره انتقال بار به زمین است.

چرا انتخاب کلمپ انتهایی باکیفیت مهم است؟

انتخاب یک کلمپ انتهایی استاندارد و باکیفیت، صرفاً یک هزینه جزئی نیست، بلکه یک سرمایه‌گذاری مستقیم در دوام و ایمنی نیروگاه خورشیدی شماست.

تاثیر بر تحمل بار باد، برف و لرزش

طبق استاندارد‌های بین‌المللی (مانند IEC 61215)، پنل‌ها باید بارهای خاصی را تحمل کنند. نیروی باد، نیروی غالب در بسیاری از مناطق ایران است.

در صورتی که کلمپ انتهایی از آلیاژ ضعیف یا با طراحی نامناسب ساخته شده باشد، در برابر فشار باد (که می‌تواند به صورت مکش یا فشاری وارد شود) دچار تغییر شکل پلاستیک می‌شود. این تغییر شکل باعث کاهش نیروی گیره‌گیری اولیه می‌شود و اجازه می‌دهد تا ارتعاشات کوچک در طول زمان تشدید شده و در نهایت منجر به شکستگی قاب پنل گردد.

اهمیت در جلوگیری از آسیب به شیشه پنل

پنل‌های خورشیدی دارای شیشه‌ای بسیار مقاوم (معمولاً سکوریت 3.2 میلی‌متری) هستند، اما این شیشه در برابر تنش‌های نقطه‌ای (Point Loads) بسیار آسیب‌پذیر است. کلمپ انتهایی نامناسب، ممکن است به دلیل زوایای تیز یا سطح تماس کوچک، فشار را به طور متمرکز روی لبه شیشه یا قاب آلومینیومی وارد کند. طراحی بهینه کلمپ‌های درفک سازه رایان، توزیع نیرو را بر روی سطح وسیع‌تری از فریم پنل تضمین می‌کند و از ایجاد تنش‌های متمرکز جلوگیری می‌نماید.

نقش در افزایش طول عمر استراکچر

سازه‌های PV باید حداقل 25 سال عمر مفید داشته باشند. خوردگی (Corrosion) دشمن اصلی فلزات در محیط باز است. اگر کلمپ انتهایی از آلومینیوم با خلوص پایین استفاده شده باشد یا فرآیند آنادایزینگ (در صورت لزوم) به درستی انجام نشده باشد، در مدت زمان کوتاهی شاهد زنگ‌زدگی و کاهش ضخامت قطعه خواهیم بود. قطعات باکیفیت، به خصوص اتصالات پیچی که در معرض رطوبت هستند، باید از استیل ضدزنگ (مانند گرید 304 یا 316) استفاده کنند تا پایداری شیمیایی خود را حفظ نمایند.

مشخصات فنی کلمپ انتهایی در شرکت درفک سازه رایان

مهندسی ساخت کلمپ‌های انتهایی درفک سازه رایان با هدف دستیابی به حداکثر مقاومت مکانیکی و پایداری محیطی طراحی شده است. این مشخصات فنی نشان‌دهنده تعهد ما به کیفیت ساخت در سطح جهانی است:

جنس: آلومینیوم آنادایز شده یا بدون آنادایز

ما عمدتاً از آلیاژهای سری 6000 آلومینیوم (مانند 6063 یا 6061) استفاده می‌کنیم که به دلیل استحکام بالا و قابلیت اکسترود عالی، استاندارد این صنعت هستند.

• آلومینیوم آنادایز شده: برای پروژه‌هایی که در مناطق ساحلی یا با رطوبت بالا قرار دارند، کلمپ‌ها تحت فرآیند آندایز سخت (Hard Anodizing) قرار می‌گیرند. این فرآیند لایه اکسیدی ضخیم و بسیار مقاومی بر روی سطح ایجاد می‌کند که سختی سطح را افزایش داده و مقاومت به خوردگی گالوانیک و شیمیایی را به شدت بهبود می‌بخشد.
• آلومینیوم بدون آنادایز: برای مناطق خشک‌تر، اگرچه مقاومت کمتری در برابر خراش دارد، اما همچنان استحکام مکانیکی لازم را داراست و به دلیل حذف فرآیند اضافی، مقرون به صرفه‌تر است.

ابعاد و اندازه: مناسب پنل‌های ۳۰ تا ۵۰ میلیمتر (بسته به سفارش)

ضخامت پنل‌های خورشیدی رایج در بازار معمولاً بین 30 تا 45 میلی‌متر متغیر است. کلمپ‌های انتهایی درفک سازه رایان به صورت ماژولار طراحی شده‌اند تا بتوانند این تنوع را پوشش دهند. ما می‌توانیم قطعات را با تلرانس‌های بسیار دقیق برای پنل‌های خاص (مانند پنل‌های ضخیم‌تر با فریم تقویت شده) سفارشی‌سازی کنیم تا اطمینان حاصل شود که هیچ فاصله یا لقی در محل اتصال وجود ندارد.

ضخامت پروفیل به کار رفته

ضخامت دیواره‌های کلمپ‌ها عامل تعیین‌کننده‌ای در تحمل تنش برشی است. کلمپ‌های ما با ضخامتی به مراتب بالاتر از حداقل استانداردهای مورد نیاز طراحی شده‌اند تا اطمینان حاصل شود که حتی تحت بارهای شدید باد (مثلاً 150 کیلومتر بر ساعت)، قطعه دچار تنش تسلیم  نشود. در طراحی‌های سنگین، ضخامت به گونه‌ای انتخاب می‌شود.

نوع پیچ و مهره: فولاد گالوانیزه یا استیل

انتخاب اتصالات پیچ و مهره به اندازه خود کلمپ حیاتی است:

• پیچ و مهره گالوانیزه: برای پروژه‌هایی که بودجه محدودتر است، این پیچ‌ها مقاومت خوبی در برابر خوردگی ارائه می‌دهند.
• فولاد ضدزنگ: برای پروژه‌های با طول عمر بالا و در محیط‌های خورنده، استفاده از استیل 304 برای پیچ‌های سَر بُکس (Hex Head Bolt) و مهره‌های T شکل (T-Nuts) استاندارد ما است. این انتخاب تضمین می‌کند که اتصالات هرگز به دلیل زنگ‌زدگی فدا نشوند.

پوشش سطحی و مقاومت در برابر خوردگی

علاوه بر آنادایزینگ، در صورت استفاده از آلومینیوم ساده، سطح با یک لایه محافظ شیمیایی پوشش داده می‌شود تا از اکسیداسیون اولیه جلوگیری شود. در محل تماس کلمپ با ریل آلومینیومی، از مواد ضد خوردگی گالوانیک (مانند واشرهای عایق پلیمری) استفاده می‌شود تا از فرسایش دو فلز متفاوت جلوگیری به عمل آید.

قدرت گیره‌گیری و نیروی نگهدارنده

قدرت گیره‌گیری مستقیماً تابعی از گشتاور اعمال شده توسط پیچ و هندسه کلمپ است. محاسبات ما بر اساس فرمول‌های مهندسی تنش و کرنش انجام می‌شود. برای یک پنل استاندارد 30 میلی‌متری، کلمپ‌های درفک سازه رایان قادرند نیرویی بیش از 2000 نیوتن بر سانتی‌متر مربع بر روی سطح فریم اعمال کنند، که برای مهار پنل در برابر بیشترین بارهای باد استاندارد در ایران کافی است.

استانداردهای تولید و کنترل کیفیت

تمام قطعات پس از فرآیند ریخته‌گری یا اکستروژن، تحت بازرسی‌های ابعادی دقیق (با استفاده از کولیس‌های دیجیتال و گیج‌های مخصوص) قرار می‌گیرند. کنترل کیفیت ما شامل تست کشش و خمش نمونه‌های رندوم از هر بچ تولید برای تأیید مطابقت با خواص مکانیکی اعلام شده آلیاژ است.

وزن قطعه

وزن کلمپ انتهایی یک پارامتر تعادلی است؛ قطعه باید به اندازه کافی سنگین و ضخیم باشد تا مقاومت کند، اما نه آنقدر سنگین که هزینه‌های حمل و نقل و نصب را افزایش دهد. کلمپ‌های ما با طراحی بهینه، کمترین وزن ممکن را برای حداکثر استحکام ایجاد می‌کنند.

رنگ و نوع آبکاری

رنگ معمولاً نقره‌ای مات (طبیعی آلومینیوم آنادایز) است که برای حفظ کارایی بازتابی سطح استراکچر و سازگاری بصری با پنل‌ها ایده‌آل است. هرگونه رنگ‌آمیزی پودری (Powder Coating) برای زیبایی، پیش از نصب، با دقت بررسی می‌شود تا مطمئن شویم پوشش نهایی مانع تماس صحیح فلزی مورد نیاز برای پایداری مکانیکی نمی‌شود.

قابلیت سفارشی‌سازی برای پروژه‌های خاص

ما آمادگی داریم تا طراحی کلمپ انتهایی را بر اساس پروفیل‌های ریل‌های غیر استاندارد یا ضخامت‌های خاص پنل، در کمترین زمان ممکن تغییر دهیم. این انعطاف‌پذیری تولیدی، مزیت بزرگی برای پیمانکارانی است که با تجهیزات متنوع سروکار دارند.

نحوه عملکرد کلمپ انتهایی در ساختار پنل خورشیدی

عملکرد موفق کلمپ انتهایی نیازمند درک نحوه تعامل آن با ریل و قاب پنل است.

بررسی نحوه اتصال به ریل آلومینیومی

ریل‌های نصب () معمولاً دارای مقطع T شکل یا C شکل هستند. کلمپ انتهایی طراحی ویژه‌ای دارد تا مهره T شکل (یا پیچ خودکار مخصوص) به درستی در شیار ریل جای بگیرد و محکم شود. در هنگام سفت کردن پیچ، نیروی فشاری از طریق بدنه کلمپ به ریل منتقل می‌شود.

نقش آن در فیکس‌کردن لبه‌های پنل

کلمپ انتهایی از دو طرف پنل را در بر می‌گیرد (یک طرف در تماس با لبه پنل و طرف دیگر در تماس با سطح ریل). با اعمال گشتاور بر روی پیچ، دو نیروی عکس‌العملی در خلاف جهت یکدیگر ایجاد می‌شود:

1. نیروی فشاری بر روی فریم پنل (محور عمود بر ریل).
2. نیروی محکم‌کننده بین کلمپ و ریل (محور موازی با ریل).

این ترکیب نیرو، پنل را نه تنها در جایگاه خود نگه می‌دارد، بلکه مانع حرکت جانبی آن نیز می‌شود.

تأثیر در توزیع یکنواخت نیرو

اگر نیروی گیره‌گیری در کلمپ انتهایی کم باشد، لبه پنل به درستی فشرده نمی‌شود. این امر باعث می‌شود که نیروی باد ابتدا بر ناحیه مرکزی پنل اعمال شود و سپس تنش به لبه‌ها منتقل شود، جایی که کلمپ انتهایی ضعیف است. در حالت ایده‌آل، کلمپ انتهایی باید تمام بار لبه را به صورت یکنواخت جذب و به ریل منتقل کند. طراحی ما اطمینان می‌دهد که توزیع تنش در ناحیه تماس فریم پنل با کلمپ، یکنواخت و حداقلی باشد.

جلوگیری از حرکت یا لغزش پنل در باد شدید

در بادهای شدید، لبه پنل‌ها در معرض نیروهای برشی بزرگ قرار می‌گیرند که تلاش می‌کنند پنل را در امتداد ریل (حرکت طولی) یا به صورت قائم از ریل جدا کنند. کلمپ انتهایی با ایجاد اصطکاک و تکیه‌گاه مکانیکی در انتهای ردیف، مانع از هر دو نوع حرکت می‌شود.

مزایای استفاده از کلمپ انتهایی تولید درفک سازه رایان

انتخاب محصول ساخت ایران با کیفیت مهندسی، مزایای قابل توجهی را در چرخه عمر پروژه به همراه دارد:

کیفیت مهندسی

ما از نرم‌افزارهای تحلیل المان محدود برای شبیه‌سازی بارهای دینامیکی و استاتیکی بر روی قطعات استفاده می‌کنیم. این شبیه‌سازی‌ها تضمین می‌کنند که طراحی ما صرفاً بر اساس تجربه نیست، بلکه بر اساس تحلیل دقیق تنش‌ها انجام شده است.

قیمت اقتصادی نسبت به وارداتی‌ها

با حذف هزینه‌های دلالی، تعرفه‌های گمرکی و حمل و نقل بین‌المللی، درفک سازه رایان می‌تواند کلمپ‌هایی با کیفیت مساوی یا بالاتر از نمونه‌های وارداتی با قیمت رقابتی و اقتصادی عرضه کند. این امر به طور مستقیم حاشیه سود پروژه شما را بهبود می‌بخشد.

سفارشی‌سازی بر اساس تیپ پنل

برخلاف واردکنندگان که اغلب تنها یک سایز استاندارد عرضه می‌کنند، ما توانایی تولید بر اساس مشخصات فنی دقیق پنل‌های شما (مثلاً ضخامت فریم، نوع قاب یا ماژول‌های خاص) را داریم.

تولید به‌صرفه برای پروژه‌های انبوه

تخصص ما در تولید انبوه قطعات سازه‌ای به این معنی است که می‌توانیم سفارشات نیروگاهی بزرگ را در کوتاه‌ترین زمان ممکن و با حفظ سطح کیفی ثابت، تامین کنیم.

استفاده از متریال مرغوب و استاندارد

تعهد ما به استفاده از آلیاژهای دارای گواهی و اتصالات استنلس استیل، تضمین می‌کند که قطعات شما در برابر عوامل محیطی مقاوم بوده و نیاز به تعویض زودهنگام نخواهند داشت.

گارانتی و خدمات تولیدکننده

خرید مستقیم از تولیدکننده به معنای دسترسی مستقیم به پشتیبانی فنی و گارانتی واقعی محصول است. ما در مورد کیفیت ساخت محصولات خود پاسخگو هستیم.

مقایسه کلمپ انتهایی داخلی با نمونه‌های چینی وارداتی فیک!

در بازار ایران، مقایسه میان تولیدات داخلی درجه یک و نمونه‌های وارداتی (که اغلب از چین سرچشمه می‌گیرند) ضروری است:

ویژگی کلمپ انتهایی درفک سازه رایان (تولید داخلی) نمونه‌های وارداتی رایج (معمولاً چینی) متریال آلیاژ آلومینیوم سری 6000 با گواهینامه خلوص و آنالیز اغلب آلیاژهای ناشناخته یا سری‌های پایین‌تر 3000 یا 5000 با خلوص متغیر کیفیت ساخت و تلرانس دقت ساخت بالا، ابعاد مهندسی شده و سطوح تماس صاف

مراحل نصب کلمپ انتهایی روی ریل پنل خورشیدی

نصب صحیح کلمپ انتهایی برای اطمینان از عملکرد مکانیکی آن حیاتی است.

ابزارهای موردنیاز

1. آچار یا آچار بکس با سایز مناسب (معمولاً 13 یا 17 میلی‌متر).
2. پیچ‌گوشتی (برای تنظیم اولیه مهره T شکل در صورت لزوم).
3. برش‌دهنده یا سوهان (برای تمیزکاری لبه‌های ریل).

نکات مهم هنگام نصب

1. تمیزی سطح: قبل از قرار دادن کلمپ، مطمئن شوید که سطح تماس ریل و فریم پنل عاری از هرگونه خاک، روغن یا ذرات بزرگ باشد.
2. جهت‌گیری: کلمپ انتهایی باید به گونه‌ای روی ریل قرار گیرد که پیچ آن در موقعیت مناسبی برای اعمال گشتاور قرار گیرد و لبه‌های آن به طور متقارن در دو طرف پنل قرار گیرند.
3. مهره T شکل (T-Nut): اطمینان حاصل کنید که مهره T شکل به درستی در شیار ریل نشسته و هنگام سفت کردن پیچ، از زاویه خارج نمی‌شود.

نکات ایمنی برای جلوگیری از آسیب به پنل

• عدم اورتورس (Over-Torquing): سفت کردن بیش از حد پیچ‌های کلمپ انتهایی، اصلی‌ترین علت شکستن قاب آلومینیومی و آسیب به شیشه است. گشتاور سفت کردن باید دقیقاً مطابق با توصیه‌های فنی سازنده پنل (معمولاً بین 10 تا 15 نیوتن‌متر برای فریم‌های استاندارد) تنظیم شود. استفاده از آچار ترکمتر در این مرحله ضروری است.
• محافظت از لبه‌ها: هنگام جابجایی پنل‌ها برای قرار دادن کلمپ، از دستکش‌های مناسب استفاده کنید و مراقب باشید لبه‌های تیز فریم با دست یا سایر قطعات برخورد نکند.

توضیح مرحله‌به‌مرحله نصب تا فیکس شدن نهایی

1. نصب ریل: ابتدا سازه ریل‌بندی را روی سقف یا زمین مونتاژ کرده و از تراز بودن آن اطمینان حاصل کنید.
2. قرار دادن پنل: پنل خورشیدی را در جایگاه نهایی خود روی ریل قرار دهید.
3. نصب کلمپ انتهایی: کلمپ انتهایی را در انتهای ردیف پنل روی ریل قرار دهید، به نحوی که یک طرف آن پنل را مهار کند.
4. قرار دادن مهره T: مهره T شکل را در شیار ریل وارد کرده و آن را با پیچ سر‌بکس از طریق سوراخ کلمپ به مهره متصل کنید.
5. سفت کردن اولیه: پیچ را کمی سفت کنید تا کلمپ به طور موقت پنل را نگه دارد.
6. اعمال گشتاور نهایی: با استفاده از آچار ترکمتر، پیچ را دقیقاً به میزان گشتاور مشخص شده (به عنوان مثال، 12 N.m) سفت کنید تا از قفل شدن نهایی کلمپ اطمینان حاصل شود.

نکات مهم هنگام خرید کلمپ انتهایی

هنگام سفارش کلمپ انتهایی، صرفه‌جویی در خرید نباید کیفیت سازه نهایی را فدا کند. این موارد را حتماً در نظر بگیرید:

توجه به ضخامت پنل

بررسی دقیق مشخصات فنی پنل‌هایی که قرار است نصب شوند (به ویژه ضخامت فریم آلومینیومی) برای انتخاب ابعاد صحیح کلمپ انتهایی ضروری است. کلمپ باید کاملاً فیت باشد؛ نه شل (که لقی ایجاد می‌کند) و نه بیش از حد تنگ (که به پنل آسیب می‌زند).

توجه به جنس آلیاژ

اگر پروژه شما در منطقه‌ای با رطوبت بالا (نزدیک دریا یا مناطق با بارش زیاد) قرار دارد، حتماً کلمپ‌های با کیفیت بالا را انتخاب کنید. صرفه جویی چند درصدی در این قطعه، می‌تواند عمر سازه را در برابر خوردگی‌های زودرس چند سال کاهش دهد.

توجه به نوع پیچ و مقاومت خوردگی

اطمینان حاصل کنید که اتصالات (پیچ و مهره) از جنس استیل ضدزنگ (حداقل 304) باشند. پیچ‌های فولادی ساده، حتی با پوشش گالوانیزه، در برابر رطوبت مداوم آسیب‌پذیرند و نقطه ضعفی برای کل سازه ایجاد می‌کنند.

انتخاب محصول بر اساس نوع استراکچر

آیا استراکچر شما ثابت است یا متحرک؟ در سازه‌های متحرک، به دلیل نیاز به تحمل تنش‌های دینامیکی بیشتر، کیفیت و دقت ماشین‌کاری کلمپ باید بالاتر باشد تا از سایش سریع بین قطعات جلوگیری شود.

چرا از «درفک سازه رایان» خرید کنیم؟

در دنیایی که کیفیت اغلب قربانی قیمت می‌شود، درفک سازه رایان بر حفظ تعادل بین قیمت رقابتی و استانداردهای مهندسی پافشاری دارد.

تولید مستقیم و قیمت بدون واسطه

ما تولیدکننده اصلی هستیم. این بدان معناست که شما مستقیماً با کارخانه مذاکره می‌کنید، قیمت‌ها رقابتی هستند و هیچ سودی به دلالان و توزیع‌کنندگان سطح دوم تعلق نمی‌گیرد.

کیفیت ثابت و استاندارد

خطوط تولید ما مجهز به قالب‌های دقیق اکستروژن و دستگاه‌های اندازه‌گیری مدرن هستند که ثبات ابعادی قطعات را در تیراژهای بالا تضمین می‌کند. هر کلمپ انتهایی که از خط تولید ما خارج می‌شود، مشخصات فنی یکسانی دارد.

تولید در تیراژ بالا برای پروژه‌های نیروگاهی

ظرفیت تولید بالا به ما اجازه می‌دهد تا پروژه‌های چند مگاواتی را در بازه‌های زمانی فشرده تامین کنیم، بدون آنکه کیفیت قربانی سرعت شود.

امکان سفارش ویژه و سریع

به دلیل مالکیت فرآیند تولید، در صورت نیاز به تغییرات جزئی در طراحی یا مواد، می‌توانیم به سرعت پروتوتایپ یا بچ تولید سفارشی شما را آماده کنیم.

ارسال به سراسر کشور

شبکه لجستیک ما به گونه‌ای طراحی شده است که قطعات سفارش داده شده در سریع‌ترین زمان ممکن و با بسته‌بندی ایمن، به محل پروژه شما در هر نقطه‌ای از ایران ارسال شوند.

درباره شرکت درفک سازه رایان

شرکت درفک سازه رایان با سال‌ها تجربه در صنعت سازه‌های فلزی، تمرکز خود را بر توسعه و بومی‌سازی قطعات حیاتی سیستم‌های انرژی خورشیدی قرار داده است.

تخصص در تولید سازه‌های خورشیدی

ما فقط قطعات را تولید نمی‌کنیم؛ ما سیستم‌های نگه‌دارنده را مهندسی می‌کنیم. تخصص ما فراتر از ساخت کلمپ است و شامل طراحی کامل ریل‌ها، پایه‌ها و اتصالات می‌شود که همه با یکپارچگی طراحی شده‌اند.

ظرفیت تولید و خطوط ساخت پیشرفته

با سرمایه‌گذاری مداوم در خطوط اکستروژن و ماشین‌کاری CNC، ما اطمینان می‌دهیم که قطعات ما دقیقاً مطابق با نقشه‌های مهندسی شده تولید شوند و از نظر ابعادی هیچ ضعفی نداشته باشند.

سابقه همکاری با پروژه‌های بزرگ انرژی خورشیدی

درفک سازه رایان مفتخر است که در تامین قطعات سازه‌ای بسیاری از پروژه‌های نیروگاهی و تجاری بزرگ در سراسر کشور سهیم بوده است. این سابقه، بزرگترین گواهینامه کیفیت ما محسوب می‌شود.

کلمپ انتهایی استراکچر پنل خورشیدی، اگرچه قطعه‌ای کوچک به نظر می‌رسد، اما نقشی حیاتی در ایمنی، کارایی و طول عمر کل سیستم فتوولتائیک ایفا می‌کند. انتخاب یک کلمپ انتهایی مرغوب، که با دقت مهندسی شده، از آلیاژهای مناسب ساخته شده و با گشتاور صحیح نصب شده باشد، تضمین‌کننده سرمایه‌گذاری شما در انرژی پاک است. این قطعه مسئولیت حفظ یکپارچگی سازه در برابر شدیدترین نیروهای محیطی را بر عهده دارد.

خرید کلمپ انتهایی استراکچر پنل خورشیدی از درفک سازه

برای خرید مستقیم، دریافت مشاوره فنی تخصصی در خصوص انتخاب گرید آلیاژ مناسب برای منطقه جغرافیایی پروژه شما، و ثبت سفارش عمده یا جزئی انواع کلمپ انتهایی استراکچر پنل خورشیدی، همین حالا با تولیدکننده معتبر این حوزه یعنی درفک سازه رایان تماس بگیرید. خرید بدون واسطه = قیمت مناسب‌تر، کیفیت بیشتر و پشتیبانی فنی واقعی.
