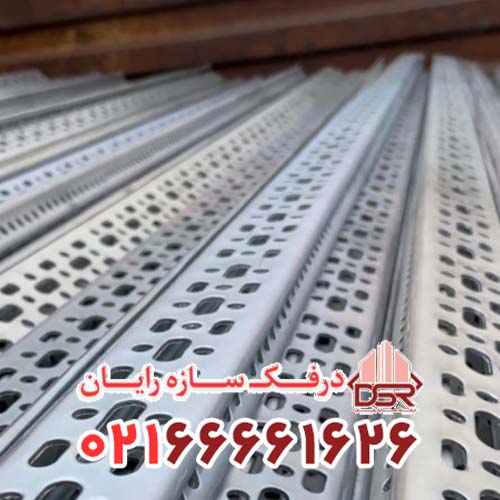

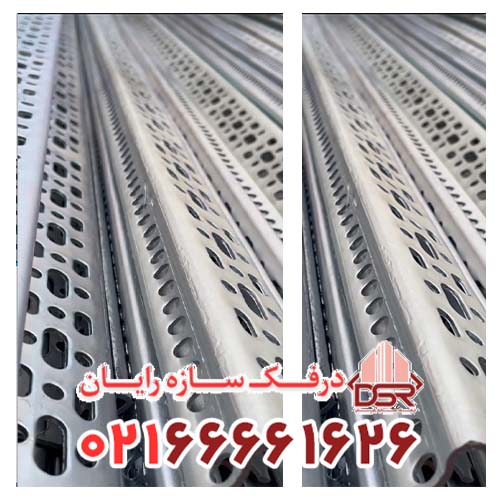

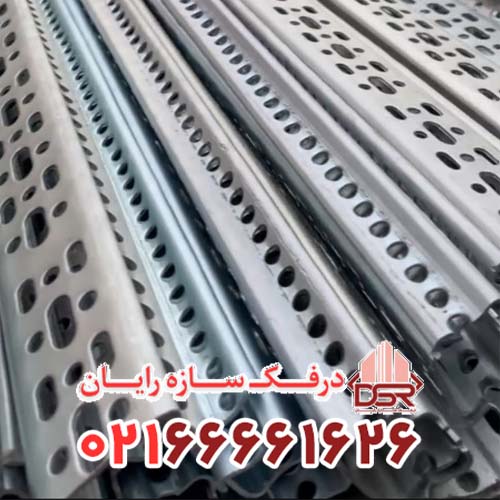

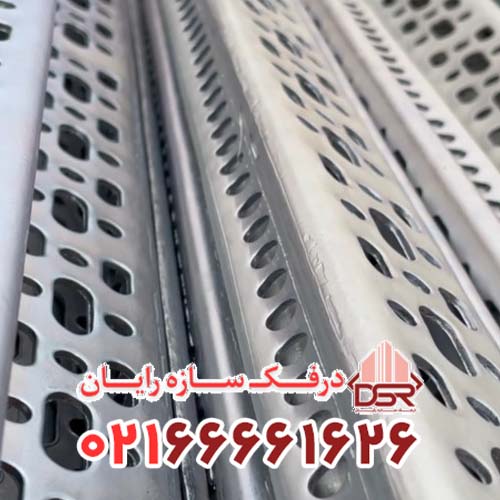

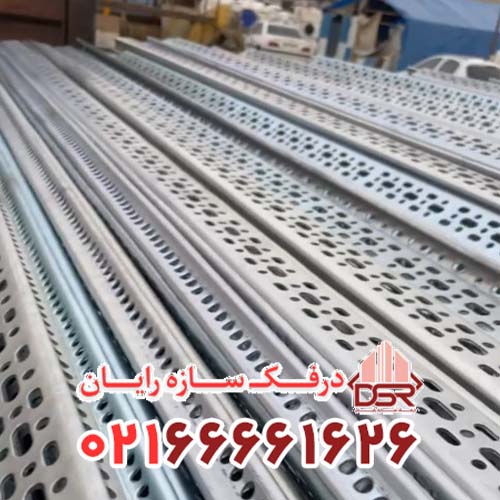

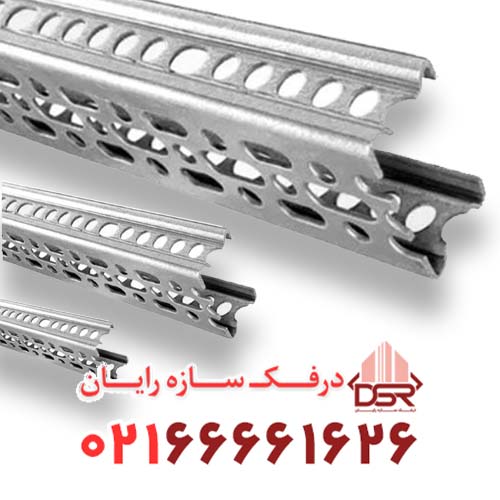

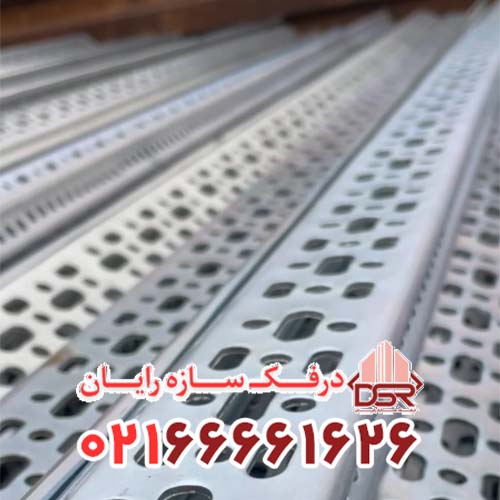

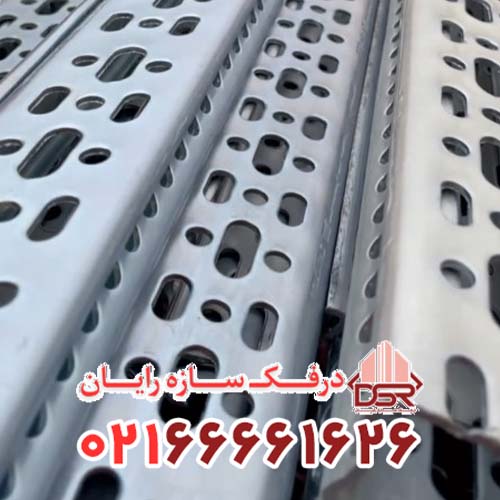

فیکسر U شاخه 2 متری THK2MM کد DSRU-2

هر سازه‌ای برای پایداری و ایمنی، نیازمند اجزایی است که در دل خود قدرت، دقت و دوام را ترکیب کرده باشند. “فیکسر U شاخه ۲ متری” یکی از این اجزای حیاتی است که در ساخت و نصب سیستم‌های تأسیساتی، نگهداری کابل، لوله و کانال‌های تهویه، نقشی بی‌بدیل دارد. مهندسان تأسیسات و پیمانکاران حرفه‌ای با انتخاب این محصول، گامی مؤثر در افزایش عمر مفید سازه برمی‌دارند. این پروفیل فولادی، که با دقت مهندسی شده است، به عنوان رابطی مطمئن میان اجزای سنگین تأسیساتی و سازه اصلی عمل می‌کند و از انتقال تنش‌های مخرب جلوگیری می‌نماید.

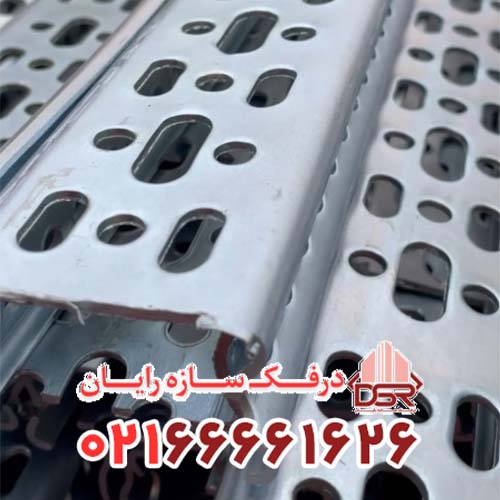

فیکسر U شاخه ۲ متری

طراحی و ساختار فیکسر U شاخه ۲ متری

فیکسر U از ورق فولادی با شکل مقطع U تولید شده و در طول استاندارد ۲ متر عرضه می‌گردد. این طراحی موجب شده تا محصول توان تحمل بالایی در برابر فشارهای جانبی و عمودی داشته باشد. شکل U به طور ذاتی دارای ممان اینرسی بالایی نسبت به وزن خود است که برای کاربردهای تیرچه‌ای و تکیه‌گاهی ایده‌آل می‌باشد. نوع خم‌کاری دقیق و زاویه داخلی متناسب با استانداردهای نصب باعث شده این فیکسر در هنگام استفاده، کاملاً در راستای محور لود قرار گیرد و حداقل لرزش را منتقل کند.

ویژگی‌های طراحی و هندسی

1. طول ثابت: طول استاندارد ۲ متر (۲۰۰۰ میلی‌متر) امکان محاسبه دقیق مصالح و کاهش ضایعات در محل پروژه را فراهم می‌آورد.
2. ضخامت ورق: ضخامت ورق بین ۲ تا ۳ میلی‌متر متغیر است. این ضخامت‌ها بر اساس محاسبات تنش وارده بر فیکسر در بارهای مختلف انتخاب می‌شوند. برای بارهای سبک‌تر از ۲ میلی‌متر و برای بارهای سنگین‌تر از ۳ میلی‌متر استفاده می‌شود.
3. مقطع U: عرض داخلی مقطع U معمولاً بین ۴۰ تا ۵۰ میلی‌متر (بسته به مدل) طراحی می‌شود تا طیف وسیعی از سایزهای سینی کابل و لوله‌های استاندارد را در بر گیرد.
4. حفاظت لبه‌ها: لبه‌های داخلی پروفیل U، طی فرآیند تولید به دقت صیقل‌خورده و پخ زده می‌شوند تا در هنگام اعمال فشار توسط بست‌ها، از آسیب و سایش بر روی پوشش کابل‌ها یا لوله‌ها جلوگیری شود.
5. سوراخ‌کاری استاندارد: در بسیاری از مدل‌ها، سوراخ‌های از پیش تعبیه شده در فواصل منظم (مثلاً هر ۲۰۰ میلی‌متر) برای نصب آسان‌تر با پیچ و مهره در نظر گرفته شده است.
6. پوشش سطح گالوانیزه گرم: پوشش سطح مطابق با استاندارد DIN EN ISO 1461 اعمال می‌شود که تضمین‌کننده مقاومت فوق‌العاده در برابر خوردگی و رطوبت در محیط‌های مرطوب و شیمیایی است.

فیکسر U شاخه ۲ متری

جنس و فرآیند پوشش‌دهی

انتخاب نوع فولاد در ساخت فیکسر U اهمیت زیادی دارد. در این محصول از فولاد کم‌کربن با استحکام کششی بالا، نظیر ST37 یا در بارهای بالاتر، ST52 استفاده می‌شود تا در برابر نیروهای دینامیکی و بارهای ساکن محیط صنعتی مقاومت کافی داشته باشد. استحکام تسلیم قرار دارد.

فیکسر U شاخه ۲ متری ستون مستحکم اتصال و اطمینان در پروژه‌های صنعتی

فرآیند پوشش‌دهی گالوانیزاسیون گرم:
لایه گالوانیزه گرم با هدف ایجاد یک لایه محافظ متالورژیکی بین فولاد پایه و محیط خورنده اعمال می‌شود. این لایه دارای ضخامت تقریبی ۸۰ تا ۱۰۰ میکرون است که در شرایط مرطوب و صنعتی، عمر مفید آن را تا بیش از ۲۰ سال افزایش می‌دهد.

فرآیند پوشش‌دهی یک فرایند چند مرحله‌ای است که شامل موارد زیر می‌باشد:

1. آماده‌سازی سطح: شامل شستشوی قلیایی برای حذف چربی‌ها و روغن‌ها، و سپس اسیدشویی (Pickling) با اسید کلریدریک برای زدودن کامل اکسیدهای سطحی (زنگ).
2. شاردهی: غوطه‌وری در محلول کلرید روی و آمونیوم برای فعال‌سازی سطح و اطمینان از اتصال شیمیایی مناسب بین روی و آهن.
3. غوطه‌وری در روی مذاب: غوطه‌وری کامل قطعه در حوضچه روی مذاب با دمای حدود (450^\circ \text{C}). در این مرحله، آلیاژسازی بین آهن و روی رخ می‌دهد و لایه‌های مختلفی از آلیاژ ( \text{Fe-Zn} ) تشکیل می‌شود.
4. سردسازی کنترل‌شده: سردسازی آهسته برای جلوگیری از ایجاد تنش‌های داخلی و ترک‌خوردگی در لایه روی.

این روش تضمین می‌کند که سطح مقطع داخلی و خارجی به‌صورت یکنواخت پوشش داده شود و هیچ نقطه‌ای، به ویژه گوشه‌ها و لبه‌های داخلی خم، بدون محافظ باقی نماند (تضمین حفاظت کاتدی).

فیکسر U شاخه ۲ متری

کاربردهای گسترده در پروژه‌های صنعتی و ساختمانی

فیکسر U شاخه ۲ متری به دلیل سادگی نصب و انعطاف‌پذیری بالا، در طیف وسیعی از صنایع و تاسیسات به کار گرفته می‌شود:

۱. نگهداری کابل و سینی کابل
به‌عنوان پایه و نگهدارنده اصلی سینی‌های کابل سنگین برای مسیرهای افقی در سقف‌ها و مسیرهای عمودی در رایزینگ‌ها. پروفیل U اجازه می‌دهد تا سینی مستقیماً روی آن نشسته و توسط بست‌های کلمپ‌شونده محکم گردد.

۲. تاسیسات مکانیکی و لوله‌کشی
جهت تثبیت لوله‌های صنعتی شامل خطوط گاز، آب، بخار فشار پایین، و سیستم‌های اگزوز. این فیکسرها در فواصل استاندارد (معمولاً ۱.۵ تا ۲ متر) زیر لوله‌ها نصب شده و با استفاده از بست‌های لوله‌گیر بار را به سازه منتقل می‌کنند.

۳. سیستم‌های تهویه
به‌عنوان نگهدارنده مجرای هوا و کانال‌های فلزی بزرگ. خصوصاً در تونل‌ها و فضاهای زیرساختی که کانال‌ها نیاز به پشتیبانی مستمر در طول مسیر دارند.

۴. فریم سازه‌های سبک و استراکچرهای جانبی
در ساخت قاب‌های نگهدارنده تجهیزات سبک (مانند تابلوهای برق کوچک)، سازه‌های پشتیبان موقت، و همچنین در ساخت قفسه‌بندی‌های صنعتی با تحمل بار متوسط.

۵. ساپورتینگ تجهیزات آزمایشگاهی و خطوط تولید
در محیط‌های یا آزمایشگاه‌ها که نیاز به ثبات بالا و عدم لرزش دارند، فیکسر U به دلیل سختی خمشی خوب، مورد توجه است.

فیکسر U شاخه ۲ متری

مزایای استفاده از فیکسر U شاخه ۲ متری

انتخاب این محصول مزایای فنی و اقتصادی متعددی را برای تیم‌های مهندسی و اجرایی به همراه دارد:

1. استحکام بالا در برابر بارهای خمشی و کششی: مقطع U با طراحی مناسب، مقاومت خمشی بالایی را در برابر وزن تأسیسات ارائه می‌دهد. محاسبه تقریبی ممان اینرسی (I) برای یک مقطع U با ابعاد مشخص، نشان‌دهنده توزیع بهینه تنش است.
2. ضد زنگ و مقاوم در برابر شرایط محیطی سخت: پوشش گالوانیزه گرم تضمین می‌کند که محصول در برابر رطوبت بالا، اسپری‌های نمکی و تماس‌های شیمیایی خفیف، کاملاً محافظت شود.
3. نصب آسان و سازگار با انواع اتصالات: به دلیل شکل استاندارد، با طیف وسیعی از رول‌بولت‌ها، پیچ‌های خودکار، براکت‌ها و اتصالات مدولار سازگار است.
4. طول عمر بالا با هزینه نگهداری تقریباً صفر: دوام گالوانیزه به معنای عدم نیاز به رنگ‌آمیزی مجدد یا تعمیرات در طول دوره عمر مفید تأسیسات است.
5. قابلیت سفارشی‌سازی در محل: این پروفیل‌ها به راحتی قابل برش با اره نواری یا اره پروفیل‌بر هستند و سوراخ‌کاری‌های اضافی در سایت پروژه برای انطباق با موقعیت‌های غیرمنتظره امکان‌پذیر است.
6. انطباق با سیستم‌های مدولار: به خوبی در سیستم‌های مدولار ساپورت‌دهی ادغام شده و امکان تغییرات آتی در چیدمان تأسیسات را فراهم می‌سازد.

فیکسر U شاخه ۲ متری

روش نصب فیکسر U شاخه ۲ متری

نصب صحیح فیکسر U، کلید اطمینان از عملکرد طولانی‌مدت آن است. این فرایند باید مطابق با نقشه‌های سازه‌ای و دستورالعمل‌های مهندس ناظر انجام پذیرد.

مراحل نصب رایج (اتصال به سقف بتنی):

1. علامت‌گذاری و تراز: ابتدا محل دقیق نصب فیکسرها با استفاده از شاقول و تراز لیزری علامت‌گذاری می‌شود. فواصل نصب باید بر اساس بارهای محاسبه شده (معمولاً با در نظر گرفتن ایمنی مضاعف) تعیین گردد.
2. سوراخ‌کاری: با استفاده از دریل چکشی و مته الماسه، سوراخی با قطر متناسب با سایز رول‌بولت (معمولاً 2 تا 3 میلی‌متر بزرگتر از قطر اسمی رول‌بولت) ایجاد می‌شود. عمق سوراخ باید مطابق با مشخصات فنی رول‌بولت باشد.
3. تمیزکاری و نصب رول‌بولت: سوراخ باید کاملاً از گرد و غبار پاک شود (با استفاده از پمپ باد). سپس رول‌بولت یا انکر شیمیایی وارد شده و مطابق دستورالعمل گشتاور مورد نیاز، محکم می‌شود.
4. تثبیت فیکسر: فیکسر U بر روی رول‌بولت قرار گرفته و با استفاده از مهره و واشر (گالوانیزه) محکم می‌شود. در این مرحله، تنظیم نهایی تراز انجام می‌گیرد.

نصب در بارهای سنگین‌تر یا اتصالات خاص:

• اتصال جوشی: در محیط‌هایی با لرزش شدید یا بارهای بسیار سنگین، اتصال مستقیم جوشی با الکترودهای مخصوص فولاد گالوانیزه توصیه می‌شود. باید توجه داشت که ناحیه جوشکاری پس از اجرا باید با پوشش روی مایع مجدداً محافظت شود.
• اتصال به سازه‌های فلزی: برای اتصال به تیرها یا ستون‌های فلزی، استفاده از تسمه و کراوات یا پیچ و مهره از طریق پانچ کردن سوراخ در فیکسر، رایج است. در هنگام اتصال به تیرهای اصلی، استفاده از ورق تقویتی برای توزیع بهتر بار بر روی سازه مادر توصیه می‌گردد.

فیکسر U شاخه ۲ متری

قیمت و ارزش اقتصادی فیکسر U آخرین آپدیت

در بازار رقابتی تجهیزات صنعتی، “فیکسر U شاخه ۲ متری” به دلیل تولید انبوه و فرآیند بهینه تولید، نسبت قیمت به کاراییبسیار بالایی دارد. قیمت‌گذاری تحت تأثیر نوسانات قیمت جهانی روی و قیمت فولاد پایه قرار می‌گیرد.

• فیکسر 2mm استاندارد: در بازه پایین‌تر قرار دارد و برای بارهای تأسیساتی معمول مناسب است.
• فیکسر 3mm سنگین: با قیمت بالاتر، برای تحمل بارهای بیشتر و محیط‌های صنعتی با ارتعاش زیاد به کار می‌رود.

این بازه قیمتی به پیمانکاران اجازه می‌دهد تا با مدیریت دقیق خرید، محصولاتی با دوام بسیار بالا را با هزینه‌ای رقابتی برای پروژه‌های بزرگ تأمین کنند و از هزینه‌های آتی ناشی از خرابی یا خوردگی جلوگیری نمایند.

راز تمایز فیکسر U تولید درفک سازه رایان

“درفک سازه رایان” با تمرکز بر مهندسی دقیق و اتوماسیون خط تولید، محصولی را ارائه می‌دهد که از لحاظ کیفیت پوشش و تلرانس‌های ابعادی برتری دارد:

1. دقت در برش و خم‌کاری CNC: استفاده از دستگاه‌های برش لیزر و خم CNC اطمینان می‌دهد که زوایای داخلی پروفیل دقیقاً ۹۰ درجه بوده و تلرانس طولی محصول زیر ۵ میلی‌متر باشد، که برای نصب سریع و هم‌راستا در پروژه‌های بزرگ حیاتی است.
2. کنترل دقیق کیفی گالوانیزه: خط گالوانیزه اتوماتیک با نظارت مستمر بر دمای حمام روی و زمان غوطه‌وری، پوششی با چسبندگی بالا و ضخامت یکنواخت ایجاد می‌کند. این امر به ویژه در قسمت‌های خمیده که در روش‌های سنتی مستعد نازک شدن پوشش هستند، تضمین می‌شود.
3. تعهد به استانداردها: محصولات درفک سازه رایان نه تنها مطابق با استانداردهای ملی، بلکه مطابق با الزامات سخت‌گیرانه بین‌المللی نظیر DIN EN ISO 1461 هستند، که این امر موجب پذیرش آسان‌تر در پروژه‌های بین‌المللی می‌گردد.
4. پشتیبانی فنی تخصصی: این مجموعه خود را صرفاً تأمین‌کننده نمی‌داند، بلکه با ارائه مشاوره در انتخاب ضخامت مناسب بر اساس محاسبات بار وارده، شریک فنی مهندسان سازه و تأسیسات است.

فیکسر U شاخه ۲ متری

بررسی عملکرد در شرایط محیطی

عملکرد “فیکسر U شاخه ۲ متری” در برابر عوامل مخرب محیطی، مزیت کلیدی پوشش گالوانیزه گرم است.

عامل محیطیعملکرد فیکسر Uتوضیح فنیرطوبت بالا و بخار آبمقاومت عالیلایه روی به عنوان محافظ اولیه (سد) عمل کرده و در صورت خراش، با خوردگی خود از آهن محافظت می‌کند (حفاظت کاتدی).تغییرات دمای شدیدپایدارفولاد پایه مقاومت خوبی در برابر انبساط و انقباض حرارتی تا دمای معمول عملیاتی دارد.محیط‌های اسیدی (خفیف)مقاومت مناسبدر محیط‌های دارای اسیدهای ضعیف (مانند برخی سولفورهای موجود در هوا)، طول عمر بالایی دارد.نمک و محیط‌های دریاییمقاومت خوب تا بسیار خوبضخامت بالای گالوانیزه (تا ۱۰۰ میکرون) در برابر یون‌های کلر مقاومت قابل قبولی ایجاد می‌کند.ضربه‌های مکانیکی و ارتعاشاتجذب و توزیع تنشسختی مقطع U به جذب انرژی ارتعاشی کمک می‌کند و از شکست ناگهانی جلوگیری می‌نماید.

نحوه بسته‌بندی و انبارداری

بسته‌بندی حرفه‌ای برای حفظ کیفیت محصول تا رسیدن به محل پروژه ضروری است:

• بسته‌بندی اولیه: هر شاخه فیکسر U با استفاده از نوارهای محافظ پلیمری یا PVC نازک پوشانده می‌شود تا از خش و ساییدگی ناشی از تماس مستقیم با سایر پروفیل‌ها در حین حمل و نقل جلوگیری شود.
• بسته‌بندی ثانویه: شاخه‌ها به‌صورت دسته‌های استاندارد ۱۰ عددی روی پالت‌های فلزی مستحکم یا در جعبه‌های کارتن پنج لایه (بسته به حجم سفارش) قرار می‌گیرند.
• ایمنی حمل و نقل: پالت‌ها به‌خوبی با تسمه‌های فولادی یا پلی‌پروپیلن مهار می‌شوند تا از جابجایی و افتادن شاخه‌ها جلوگیری گردد.
• شرایط انبارداری: انبار باید سرپوشیده باشد. اگرچه گالوانیزه مقاوم است، اما برای حفظ ظاهر و جلوگیری از پدیده “گالوانیزه سفید”، رطوبت نسبی انبار باید زیر 65% و دما در محدوده متعادل نگه داشته شود.

فیکسر U شاخه ۲ متری

سرمایه‌گذاری بر دوام و اطمینان

انتخاب “فیکسر U شاخه ۲ متری” از مجموعه درفک سازه رایان، صرفاً خرید یک قطعه ساختمانی نیست؛ بلکه یک سرمایه‌گذاری بلندمدت بر روی پایداری، ایمنی و کاهش هزینه‌های نگهداری تأسیسات است. این محصول با تکیه بر دانش مهندسی مواد و استفاده از فرآیندهای صنعتی پیشرفته، به عنوان یکی از مطمئن‌ترین انتخاب‌ها برای مهندسان سازه و تأسیسات در پروژه‌های پیچیده شناخته شده است.

برای دستیابی به جزئیات فنی دقیق‌تر، نمونه‌برداری محصول یا استعلام قیمت به‌روز، توصیه می‌شود با واحد فروش و پشتیبانی فنی درفک سازه رایان تماس گرفته شود تا راهکارهای سفارشی‌سازی شده بر اساس نیازهای خاص پروژه ارائه گردد.

در پروژه‌های بزرگ عمرانی، صنعتی و زیرساختی، اعتماد به برندهایی که تعهد کیفی را در هر شاخه تولید خود لحاظ می‌کنند، شرط اول موفقیت است — و این همان تعهدی است که درفک سازه رایان سال‌هاست به آن عمل می‌کند.
