ساپورت مدولار

در دنیای تأسیسات مدرن، استفاده از ساپورت‌های مدولار به یکی از پایه‌های اصلی دوام و نظم در اجرای پروژه‌های صنعتی و ساختمانی تبدیل شده است. این ساپورت‌ها علاوه‌بر زیبایی ظاهری و استحکام بالا، به مهندسین و تکنسین‌ها امکان می‌دهند تا سیستم‌های لوله‌کشی، تهویه، و برق را با بیشترین دقت و کمترین هزینه مستقر کنند. اگر به دنبال دقیق‌ترین لیست قیمت ساپورت مدولار هستید و قصد دارید برای پروژه خود بهترین انتخاب را داشته باشید، شرکت درفک سازه رایان در بازارآهن شادآباد، مجتمع شهرابزار واحد 71 آماده ارائه مشاوره تخصصی و فروش مستقیم انواع تجهیزات بازرگانی و صنعتی به شماست. برای ارتباط مستقیم با کارشناسان ما همین حالا با 09124547844 تماس بگیرید.

و برای مشاهده لیست قیمت پروفیل ساپورت تاسیسات کلیک کنید.

ساپورت مدولار ساپورت مدولار چیست و چرا اهمیت دارد؟

ساپورت مدولار یا Modular Support یکی از اجزای مهم سیستم‌های تأسیساتی است که وظیفه دارد وزن و فشار تجهیزات مکانیکی و لوله‌ها را به‌صورت ایمن تحمل کند. این نوع ساپورت‌ها با طراحی هوشمند و نصب آسان، جایگزین ساپورت‌های سنتی جوشکاری شده‌اند که فرآیند نصب طولانی و پرهزینه‌ای داشتند.

تفاوت بنیادین با ساپورت‌های قدیمی تر:

در روش سنتی، برای هر تغییر در مسیر لوله یا تغییر ظرفیت بار، نیاز به برش، جوشکاری و تغییر در ساختار پایه بود. اما در سیستم مدولار، از طریق قطعات استاندارد و قابل تعویض (ماژول‌ها)، می‌توان ساختار را بدون نیاز به جوشکاری و با کمترین ابزار تغییر داد.
طبق بررسی‌های میدانی، شرکت‌هایی که از ساپورت مدولار استفاده کرده‌اند، تا ۴۰٪ کاهش در زمان نصب و هزینه اجرا را تجربه کرده‌اند. این یعنی انتخاب درست در ابتدای پروژه می‌تواند شما را از صرف هزینه‌های اضافی در آینده نجات دهد.

لیست قیمت ساپورت مدولار بهمراه ویژگی های فنی

انعطاف‌پذیری بالا: قابلیت تطبیق با هر تغییر ناگهانی در طراحی.
سرعت نصب: کاهش چشمگیر زمان اجرای تأسیسات.
مقاومت در برابر خوردگی: استفاده از متریال گالوانیزه یا استنلس استیل.
ایمنی بالاتر: کاهش خطای انسانی ناشی از جوشکاری.

معرفی شرکت درفک سازه رایان | تولید کننده تخصصی

شرکت «درفک سازه رایان» با بیش از یک دهه تجربه در زمینه تأمین انواع ساپورت مدولار، و تجهیزات صنعتی، امروز به یکی از معتبرترین مراکز خرید در بازارآهن تهران تبدیل شده است. موقعیت ما در مجتمع شهرابزار واحد 71 بازارآهن شادآباد به مشتریان این امکان را می‌دهد تا کالاهای مورد نیاز خود را با قیمت مستقیم از انبار و بدون واسطه تهیه کنند.

ما افتخار می‌کنیم که بخشی از زنجیره تأمین پروژه‌های بزرگ کشور بوده‌ایم و همواره بالاترین استانداردهای کیفی را برای محصولات خود تضمین می‌کنیم. ارتباط با تیم فروش از طریق شماره تماس 09124547844 ساده‌ترین و سریع‌ترین راه برای دریافت مشاوره رایگان درباره «لیست قیمت ساپورت مدولار»، انتخاب مدل مناسب، و اطلاع از موجودی لحظه‌ای است.

تأمین تجهیزات استاندارد ساپورت مدولار با کف قیمت کل بازار!

لیست قیمت ساپورت مدولار انواع ساپورت مدولار موجود در بازار و تفاوت‌های فنی آنها برای آن‌که خریدی هوشمندانه داشته باشید، آشنایی با انواع ساپورت‌های مدولار ضروری است. این سیستم‌ها بر اساس روش نصب و ظرفیت بار دسته‌بندی می‌شوند. در شرکت «درفک سازه رایان» دسته‌بندی کامل محصولات به شرح زیر ارائه می‌شود:

۱. ساپورت مدولار سقفی

این نوع ساپورت‌ها مستقیماً به سازه اصلی سقف (تیرآهن یا سقف بتنی) متصل می‌شوند و وظیفه نگهداری لوله‌ها، کانال‌های تهویه ، و داکت‌های برق در ارتفاع را بر عهده دارند.

اجزای اصلی: ریل‌های مدولار با سوراخ‌های استاندارد، براکت‌های اتصال به سقف، و کلیپس‌های نگهدارنده لوله
کاربرد: سقف‌های کاذب صنعتی، سوله سازی، و تأسیسات بیمارستانی.

۲. ساپورت مدولار دیواری

مناسب پروژه‌هایی است که نیاز به نصب تجهیزات در فضاهای محدود یا در امتداد دیوارهای سازه‌ای دارند. این سیستم امکان نصب در ارتفاعات مختلف را فراهم می‌کند.

ویژگی متمایز: استفاده از پیچ‌های انکر بولت برای اتصال به سازه‌های بتنی یا دیوارهای بنایی سنگین.
مزیت: اشغال فضای کمتر نسبت به ساپورت‌های زمینی.

۳. ساپورت مدولار زمینی

برای نگهداری تجهیزات سنگین نظیر چیلرها، فن کویل‌های زمینی، منابع آب، یا تابلوهای برق بزرگ کاربرد دارد. این نوع ساپورت معمولاً به صورت فریم‌های چهارپایه یا سازه‌های چندلایه طراحی می‌شود.

اهمیت متریال: فریم‌های فولادی گالوانیزه یا استنلس استیل برای مقاومت فوق‌العاده در برابر انتقال ارتعاش و رطوبت کف محیط نصب ضروری است.

۴. ساپورت مدولار چندمنظوره

این دسته انعطاف‌پذیرترین نوع است و می‌تواند با ترکیب اجزای مختلف (ریل‌ها، تیرهای متقاطع، صفحات پایه) برای هر منظوری استفاده شود.

فرمول کاربرد: اغلب در پروژه‌هایی که نیاز به تحمل بار متغیر یا ایجاد سازه‌های موقت دارند، استفاده می‌شود. این سیستم امکان افزایش طول و عرض را به سادگی فراهم می‌کند.

لیست قیمت ساپورت مدولار فاکتورهای اثرگذار بر قیمت ساپورت مدولار در تعیین لیست قیمت ساپورت مدولار، عوامل متعددی دخیل هستند که خریداران باید آنها را به‌دقت بررسی کنند. نوسانات قیمتی در بازار فلزات پایه، تأثیر مستقیم خود را بر این تجهیزات می‌گذارد.

نوع فولاد و پوشش محافظتی بسیار مهم است. کیفیت پوشش فلز، مهم‌ترین عامل در تعیین طول عمر و قیمت است. فولاد سیاه: ارزان‌ترین گزینه، اما تنها برای محیط‌های خشک و داخلی توصیه می‌شود.
فولاد گالوانیزه گرم: رایج‌ترین و اقتصادی‌ترین انتخاب برای تأسیسات صنعتی. کیفیت گالوانیزاسیون (ضخامت لایه روی) بر قیمت نهایی تأثیر می‌گذارد.
فولاد ضدزنگ: گران‌ترین گزینه، اما ضروری برای محیط‌های خورنده مانند صنایع شیمیایی یا مرطوب.

۲. ابعاد و ضخامت متریال (ظرفیت تحمل بار) اهمیت بسیار بالایی دارد. ضخامت ورق‌های مورد استفاده در ساخت ریل‌ها و براکت‌ها ظرفیت بار را تعیین می‌کند.

لیست قیمت امروز ساپورت مدولار

شرکت درفک سازه به‌عنوان یکی از تأمین‌کنندگان معتبر در بازارآهن تهران خدمات ویژه‌ای را برای مشتریان خود فراهم کرده است تا فرآیند خرید از استعلام لیست قیمت ساپورت مدولار تا اجرای پروژه، روان باشد:

مشاوره فنی رایگان: ارائه راهنمایی تخصصی برای انتخاب مقاطع صحیح بر اساس محاسبات بارگذاری پروژه
ضمانت اصالت کالا: تمامی محصولات دارای گواهینامه‌های کیفیت (MTC) هستند.
پشتیبانی لجستیک: ارسال سریع و مطمئن به سراسر کشور با کمترین هزینه حمل.
تخفیف‌های ویژه پیمانکاری: ارائه تخفیف‌های عمده و شرایط اعتباری برای پروژه‌های بزرگ و بلندمدت.

برای اطلاع از شرایط ویژه فروش عمده و دریافت فایل کامل لیست قیمت ساپورت مدولار، همین حالا با شماره 09124547844 تماس بگیرید.

همه چیز درباره ساپورت مدولار

ببینید، دنیای ساخت‌وساز داره به‌سرعت تغییر می‌کنه. دیگه خبری از اون روش‌های سنتی، زمان‌بر و پردردسر نیست. وقتی صحبت از پروژه‌های بزرگ، دیتا سنترها، بیمارستان‌ها یا کارخانجات مدرن می‌شه، سرعت نصب، انعطاف‌پذیری در تغییرات آتی و البته ایمنی زیر بار، حرف اول رو می‌زنه. اینجاست که ساپورت مدولار وارد بازی می‌شه.

بذارید ساده بگم؛ ساپورت مدولار یک سیستم سازه‌ای سبک و پیش‌ساخته است که برای نگهداری انواع لوله‌ها، کانال‌های تهویه (داکت‌ها)، سینی‌های کابل، تجهیزات سنگین و سبک در ساختمان‌ها و محیط‌های صنعتی طراحی شده. کلمه کلیدی اینجا «مدولار» بودنه. یعنی چی؟ یعنی همه چیز بر اساس قطعات استاندارد، قابل اتصال و تعویض طراحی شده. مثل لگو می‌مونه، اما در ابعاد مهندسی و با تحمل بارهای سنگین.

علت اصلی اهمیت ساپورت مدولار

1. سرعت اجرای بالا: با سیستم‌های سنتی، شما باید قطعات رو جوش بدین، سوراخ‌کاری کنین و زمان زیادی رو صرف ساختارهای سفارشی کنین. اما ساپورت مدولار، با استفاده از پیچ و مهره و اتصالات پیش‌طراحی‌شده، زمان نصب رو به‌شدت کاهش می‌ده. این یعنی پروژه زودتر تحویل داده می‌شه و هزینه‌های نیروی انسانی کم می‌شه.
2. انعطاف‌پذیری بی‌نظیر: پروژه‌های عمرانی هیچ‌وقت طبق برنامه پیش نمیرن. ممکنه در میانه کار جای یک لوله عوض بشه یا یک تجهیز جدید اضافه بشه. با ساپورت مدولار، شما به‌راحتی می‌تونین بدون تخریب یا جوشکاری مجدد، پیکربندی ساپورت رو تغییر بدین.
3. ایمنی و استانداردسازی: چون قطعات در کارخانه و تحت کنترل کیفی دقیق تولید می‌شن، از نظر تحمل بار و مقاومت در برابر خوردگی، قابل اعتمادتر از اتصالات جوشی و سفارشی هستن.
4. عدم نیاز به جوشکاری: این یک مزیت بزرگ در محیط‌هایی مثل اتاق‌های تمیز، محیط‌های خطرناک یا مناطقی است که رعایت الزامات آتش‌نشانی اهمیت بالایی داره. جوشکاری باعث ایجاد تنش‌های داخلی در فولاد و تغییر در خواص پوشش‌ها می‌شه، اما سیستم مدولار این مشکلات رو نداره.

خلاصه اینکه، ساپورت مدولار فقط یک ابزار نگهدارنده نیست؛ یک راهکار سیستمی برای مدیریت بهینه زیرساخت‌های تأسیساتی یک بنا یا کارخانه است. حالا که فهمیدیم چرا مهم هست، بریم سراغ جزئیات فنی‌تر و ببینیم این سیستم‌ها از چه ساختاری تشکیل شدن.

اگه دنبال یک راه‌حل مهندسی‌شده و مطمئن برای ساپورت‌گذاری پروژه خودتون هستید، حتماً به شرکت درفک سازه رایان مراجعه کنید. آن‌ها تولیدکننده اصلی این سیستم‌ها در کشور هستند و می‌توانید خرید مستقیم با بهترین کیفیت و قیمت را از آن‌ها داشته باشید.

بررسی ساختار مهندسی ساپورت‌های مدولار

حالا که متوجه شدیم ساپورت مدولار چیه، وقتشه که کمی عمیق‌تر بشیم و ببینیم این سیستم‌ها از نظر سازه‌ای چطور کار می‌کنن. این سیستم‌ها بر پایه یک اصل اساسی مهندسی بنا شدن: توزیع بار بهینه‌شده و اتصالات قابل اعتماد بدون نیاز به اصلاحات در محل اجرا.

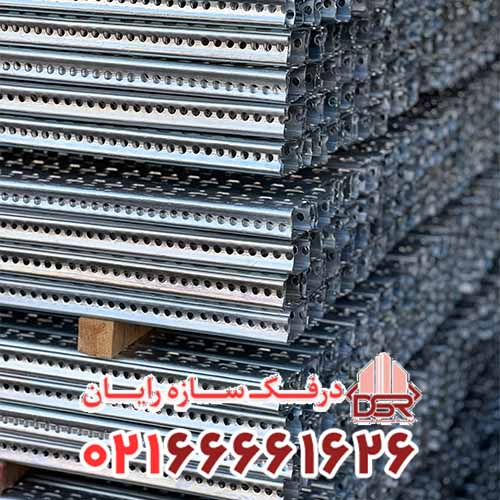

قلب تپنده هر سیستم ساپورت مدولار، پروفیل‌های اصلی آن است. این پروفیل‌ها معمولاً به‌صورت (U-Channel) یا کانال C (C-Channel) تولید می‌شن. شکل هندسی این پروفیل‌ها کاملاً مهندسی‌شده است تا در عین سبکی، سختی پیچشی و خمشی بالایی داشته باشند.

قابلیت اتصال و مونتاژ

نکته کلیدی در سیستم مدولار، اتصالات است. برخلاف جوشکاری که یک اتصال دائمی و سخت ایجاد می‌کند، سیستم مدولار بر مبنای اتصالات موقت و قابل تنظیم استوار است.

1. شیارهای کانال درون ناودانی‌ها، شیارهایی وجود دارد که اجازه می‌دهد مهره‌های مخصوص (که اغلب به آن‌ها کانکتور یا مهره کانالی می‌گویند) درون آن بلغزند و در هر نقطه‌ای قفل شوند. این کار به مهندس سازه این امکان را می‌دهد که دقیقاً محل اتصال براکت‌ها یا قطعات دیگر را تعیین کند.
2. اتصالات پیچی تمام اتصالات اصلی از طریق پیچ و مهره انجام می‌شه. استفاده از گرید‌های بالا، مثل گرید 8.8 یا حتی 10.9 برای بارهای سنگین، تضمین‌کننده استحکام اتصال در برابر لرزش و بارهای دینامیکی است. نکته اینجاست که این اتصالات نیاز به تنظیم گشتاور دقیق دارند که در دستورالعمل‌های اجرایی شرکت‌های معتبر به‌طور کامل مشخص می‌شود.
3. اتصالات در زوایا برای ساخت سازه‌های پیچیده مانند قاب‌ها یا تکیه‌گاه‌های متقاطع، از براکت‌های L شکل، T شکل یا زوایه‌بندی‌های خاص استفاده می‌شود که خودشان نیز دارای سوراخ‌های از پیش تعبیه شده برای اتصال آسان هستند. این قابلیت باعث می‌شود سازه‌های سه‌بعدی پیچیده، به‌صورت بلوکی و قابل اسم در بیایند.

قابلیت‌های تغییر شکل و تنظیم دلخواه شما!

ساختار مدولار اجازه می‌دهد که تغییرات بسیار جزئی در طول و موقعیت ساپورت‌ها ایجاد شود. این قابلیت که به آن می‌گویند، به‌ویژه در زمان هم‌تراز کردن تجهیزات نصب‌شده بسیار کاربردی است. به‌راحتی می‌توان با تنظیم پیچ‌ها، یک سینی کابل سنگین را تراز کرد، بدون اینکه نیاز به باز کردن کل سازه باشد.

از نظر مهندسی، این سیستم‌ها به‌گونه‌ای طراحی شده‌اند که حتی در صورت اعمال بارهای جانبی (مانند لرزش یا باد)، اتصالات دچار لغزش نشوند، مشروط بر اینکه اتصالات با گشتاور مناسب بسته شده باشند.

برای اطمینان از طراحی و ساخت این مقاطع پیچیده با رعایت دقیق استانداردها، مراجعه به تولیدکنندگان معتبر حیاتی است. اگر به دنبال سیستمی هستید که از نظر مهندسی بهینه شده باشد، حتماً با شرکت درفک سازه رایان تماس بگیرید. این شرکت به عنوان یک تولیدکننده اصلی، تمام این جزئیات فنی را در محصولات خود اعمال می‌کند.

اجزای اصلی سیستم ساپورت مدولار

یک سیستم ساپورت مدولار کامل، مجموعه‌ای از قطعات استاندارد و مکمل است که هر کدام وظیفه خاصی در زنجیره تحمل بار و اتصال دارند. تصور کنید می‌خواهیم یک راه‌آویز برای یک دسته لوله‌کشی سنگین در یک رایزر (رایزر شفت) طراحی کنیم. این سیستم از اجزای زیر تشکیل خواهد شد:

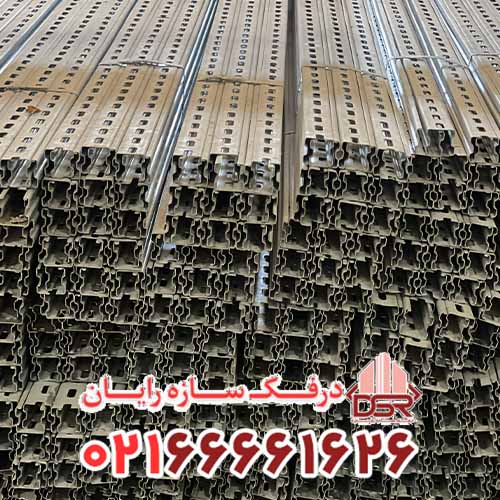

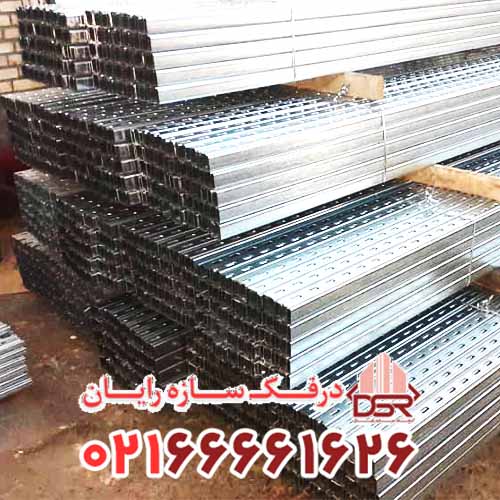

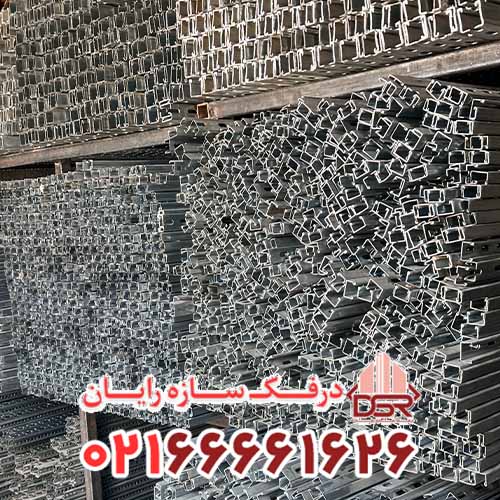

1. سازه های اصلی

این‌ها ستون فقرات سیستم هستند. معمولاً در دو شکل اصلی U-Channel و C-Channel عرضه می‌شوند.

• U-Channel: بیشتر برای ساپورت‌های افقی که نیاز به تحمل خمش دارند یا به عنوان تیر اصلی در سازه‌های قاب‌بندی استفاده می‌شود.
• C-Channel : این نوع، به دلیل شکل بازتر، برای نصب آسان‌تر مهره‌ها و کانکتورها مناسب‌تر است و در بسیاری از موارد جایگزین U-Channel می‌شود.

این پروفیل‌ها در طول‌های استاندارد (مثلاً ۳ متری یا ۶ متری) و با ضخامت‌های مختلف تولید می‌شوند. انتخاب ضخامت (مثلاً ۱.۵ میلی‌متر برای بارهای سبک تا ۳ میلی‌متر برای بارهای سنگین) کاملاً وابسته به محاسبات سازه‌ای و بارهای وارده است.

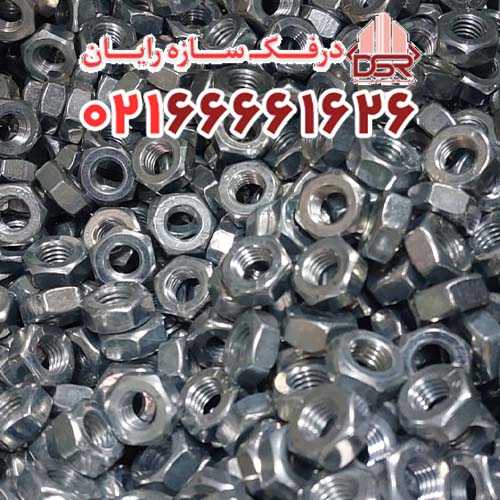

2. مهره‌های کانالی و اتصالات متغیر

این قطعات کوچک، جادوی سیستم مدولار هستند. این مهره‌ها به گونه‌ای طراحی شده‌اند که دقیقاً در شیارهای ناودانی قرار گرفته و با چرخش یا حرکت، در جای خود قفل می‌شوند.

• مهره‌های ساده: برای بستن براکت‌های ساده به پروفیل.
• مهره‌های فنردار: این مدل‌ها که برای نصب از یک سمت بسیار مفید هستند، دارای یک فنر یا لبه‌های خمیده هستند که کمک می‌کند مهره در هنگام نصب در جای خود قرار بگیرد و نیاز به نگه داشتن آن با دست نباشد.

نکته فنی: کیفیت متریال این مهره‌ها بسیار مهم است. اگر از فولاد با گرید پایین استفاده شود، در اثر تنش‌های وارد شده، ممکن است قفل آن باز شود یا رزوه آن آسیب ببیند.

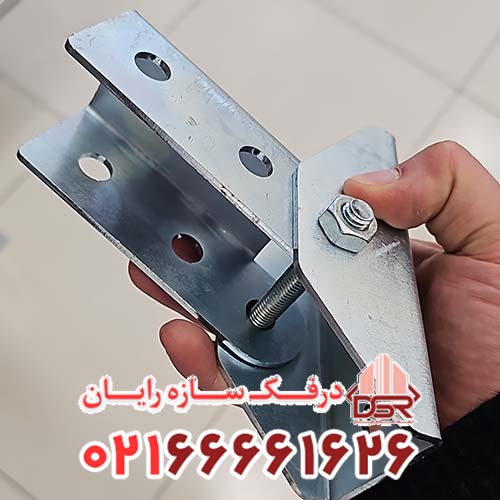

3. براکت‌ها و زانویی‌ها

این‌ها واسطه‌هایی هستند که تجهیزات اصلی (لوله، سینی کابل و…) را به زیرساخت ساپورت متصل می‌کنند.

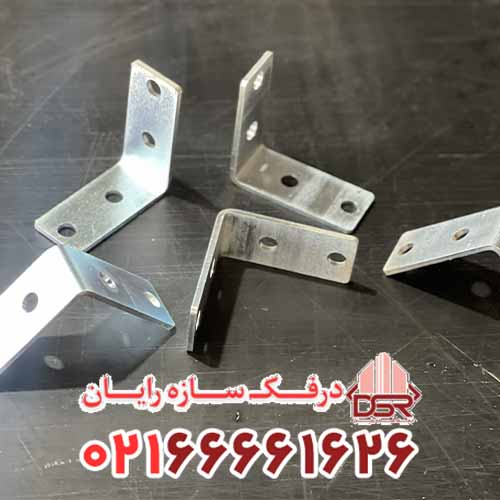

• براکت‌های L شکل: برای اتصال افقی به دیوارهای جانبی یا اتصال افقی به تیرهای اصلی.
• براکت‌های T شکل: برای ایجاد انشعابات یا اتصال تجهیزات در وسط طول یک پروفیل.
• زانویی‌ها و اتصالات صلیبی: برای ساخت قاب‌های عمودی یا ساختارهای پشتیبانی در زوایای ۹۰ درجه یا سایر زوایا. این قطعات باید از فولاد هم‌جنس با پروفیل‌ها ساخته شوند و اغلب ضخامت بیشتری دارند تا استحکام نقطه‌ای اتصال را تضمین کنند.

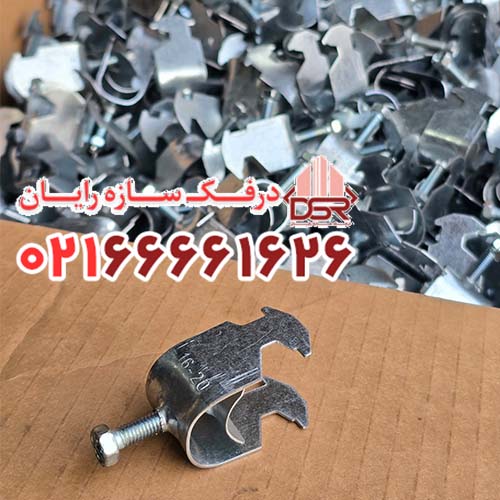

4. اجزای نگهدارنده تجهیزات

این‌ها قطعاتی هستند که مستقیماً با لوله یا سینی کابل در تماس هستند.

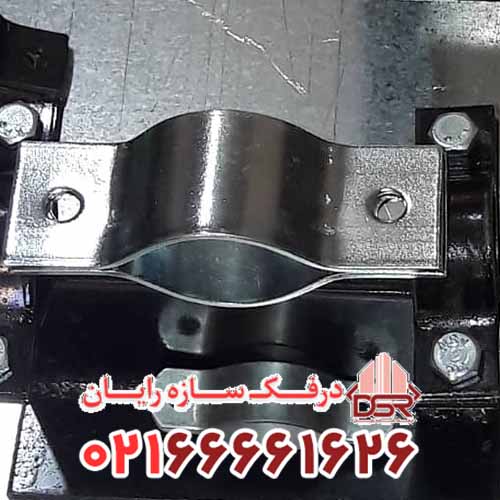

• بست‌های لوله: از بست‌های دو تکه  تا بست‌های فنری که امکان انبساط و انقباض حرارتی لوله‌ها را فراهم می‌کنند. سایز این بست‌ها باید دقیقاً بر اساس قطر خارجی لوله انتخاب شود.
• نگهدارنده‌های سینی کابل (Cable Tray Supports): معمولاً شامل تکیه‌گاه‌های ساده یا بست‌هایی که از زیر یا کنار سینی را مهار می‌کنند.

5. پایه‌های نگهدارنده و اتصال به سازه اصلی

در نهایت، کل سازه باید به کف، دیوار یا سقف متصل شود.

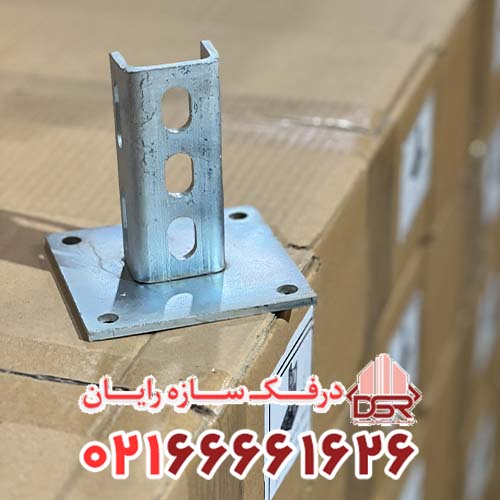

• پایه‌های قابل تنظیم: این پایه‌ها اجازه می‌دهند که ناودانی‌ها را در تراز نهایی تنظیم کنیم. آن‌ها شامل یک صفحه فلزی و یک پیچ تنظیم هستند.
• اتصالات انکر: بسته به نوع سازه، می‌توان از انکر بولت‌های شیمیایی (برای بتن) یا انکر بولت‌های مکانیکی (Drop-in Anchors) برای اتصال سازه به سازه اصلی ساختمان استفاده کرد.

نکته فنی اجرایی این است که در هنگام انتخاب این اجزا، باید مطمئن شویم که جنس و پوشش آن‌ها با یکدیگر سازگار باشند تا پدیده گالوانیک (خوردگی ناشی از تماس فلزات مختلف) رخ ندهد، به‌خصوص اگر از فولاد و استنلس استیل همزمان استفاده شود..

برای اطمینان از اصالت و کیفیت تمامی این اجزا، که باید دقیقاً با هم تطابق داشته باشند، ضروری است که از یک برند واحد و معتبر تهیه شوند. برای خرید مستقیم و اطمینان از کیفیت محصولات، به شرکت درفک سازه رایان مراجعه کنید. آن‌ها به‌عنوان تولیدکننده، این پکیج کامل را با مشخصات فنی تضمین شده ارائه می‌دهند.

مشخصات فنی ساپورت مدولار با جزئیات کامل !

این بخش برای مهندسین طراح و محاسب بسیار حیاتی است. یک سیستم ساپورت مدولار باکیفیت، صرفاً یک پروفیل خم‌شده نیست، بلکه محصولی است که با رعایت دقیق تلرانس‌های ساخت و مشخصات متریالی، طراحی و تولید شده است. در ادامه به جزئیات فنی کلیدی می‌پردازیم:

1. متریال اولیه و گرید فولاد

انتخاب متریال اولیه، تعیین‌کننده اصلی استحکام سازه است.

• استاندارد فولاد: رایج‌ترین متریال مورد استفاده، فولاد کم‌کربن نورد گرم است که اغلب بر اساس استاندارد اروپایی EN 10025 یا معادل آن در بازار تعریف می‌شود.
  • ST37 (معادل S235JR): پرکاربردترین متریال برای بارهای متوسط و کارهای عمومی. مقاومت تسلیم (Yield Strength) آن حدود 235 مگاپاسکال است.
  • ST52 (معادل S355JR): برای بارهای سنگین‌تر، دهانه‌های طولانی‌تر، یا سازه‌هایی که نیاز به لرزش کمتری دارند، استفاده می‌شود. مقاومت تسلیم آن حدود 355 مگاپاسکال است که قابلیت تحمل بار بالاتری را فراهم می‌کند.

2. ابعاد و شکل پروفیل‌ها

پروفیل‌ها بر اساس شکل و اندازه‌های استاندارد بین‌المللی مانند Halfen Type یا C-Channel و U-Channel تولید می‌شوند.

• عرض: معمولاً در سایزهای استاندارد مانند 41mm و 21mm (برای مقاطع باریک‌تر) تولید می‌شوند.
• ارتفاع: ارتفاع مقاطع نیز متغیر است، مثلاً 41mm یا 50mm، که رابطه مستقیمی با سختی مقطع دارد.
• ضخامت ورق: این پارامتر مستقیماً روی ظرفیت تحمل بار تأثیر می‌گذارد.
  • ضخامت سبک: 1.5 میلی‌متر (مناسب برای کابل‌کشی سبک یا پایپینگ کم‌فشار)
  • ضخامت استاندارد: 2.0 تا 2.5 میلی‌متر (برای اکثر کاربردهای عمومی)
  • ضخامت سنگین: 3.0 میلی‌متر (برای سینی‌های کابل بزرگ، لوله‌های با قطر زیاد یا ساپورت‌های عمودی بلند)

3. پوشش سطحی و مقاومت در برابر خوردگی

پوشش سطحی نه تنها ظاهر قطعات را بهبود می‌بخشد، بلکه مهم‌ترین عامل در تعیین طول عمر سیستم در محیط‌های مختلف است.

• گالوانیزه: این بهترین و مقاوم‌ترین پوشش است. پروفیل‌ها پس از برش و سوراخ‌کاری (که باید با دقت بسیار بالا انجام شود تا پوشش اصلی آسیب نبیند) در حمام روی مذاب غوطه‌ور می‌شوند. ضخامت پوشش معمولاً بین 55 تا 100 میکرون است. این روش برای محیط‌های بیرونی، مرطوب، یا محیط‌های شیمیایی متوسط ایده‌آل است و مطابق با استاندارد ASTM A123 انجام می‌شود.
• گالوانیزه: پوششی نازک‌تر (معمولاً 5 تا 15 میکرون) که مقاومت خوبی در محیط‌های خشک داخلی دارد اما در برابر رطوبت طولانی‌مدت مقاوم نیست.
• رنگ پودری: برای محیط‌های داخلی و زیبایی‌شناختی استفاده می‌شود.

4. ظرفیت تحمل بار

ظرفیت باردهی یک سیستم مدولار تابعی از شکل مقطع، ضخامت ورق و فاصله تکیه‌گاه‌ها است.

• مقادیر معمول: در شرایط تست استاندارد (مثلاً دهانه 1 متر)، ظرفیت تحمل بار می‌تواند از 200 کیلوگرم برای پروفیل‌های نازک تا 1200 کیلوگرم (یا بیشتر در پیکربندی‌های سازه‌ای تقویت‌شده) متغیر باشد

5. متد های ابعادی و دقت سوراخ‌کاری

در سیستم‌های مدولار، سوراخ‌ها از قبل ایجاد می‌شوند. دقت این سوراخ‌کاری بسیار مهم است.

• گام استاندارد سوراخ‌ها: اغلب 50 میلی‌متر در طول پروفیل است که اجازه می‌دهد مهره‌های کانالی با فواصل منظم نصب شوند.
• تلرانس: تلرانس‌های ابعادی باید بسیار سخت‌گیرانه باشند (معمولاً در حد ±1 تا ±2 میلی‌متر در طول پروفیل‌ها) تا در سایت، قطعات به‌راحتی روی هم منطبق شوند و نیازی به برش یا سوهان‌کاری مجدد نباشد.

6. مشخصات اتصالات

• گرید پیچ و مهره: برای اتصالات سازه‌ای، استفاده از گرید 8.8 حداقل استاندارد است. برای بارهای خیلی سنگین، گرید 10.9 توصیه می‌شود.
• نوع پوشش اتصالات: اتصالات باید از نظر پوشش با پروفیل‌ها هم‌راستا باشند. اگر پروفیل گالوانیزه گرم باشد، پیچ و مهره‌ها نیز باید گالوانیزه گرم باشند تا مقاومت خوردگی یکسانی داشته باشند.

اگر به دنبال تأمین این مشخصات فنی دقیق و اطمینان از انطباق با استانداردهای بین‌المللی در پروژه‌های خود هستید، حتماً برای مشاوره فنی و تهیه مستقیم محصول، با شرکت درفک سازه رایان تماس بگیرید.

انواع ساپورت مدولار موجود در بازار ایران

سیستم ساپورت مدولار در ایران طیف وسیعی از نیازها را پوشش می‌دهد. هر چند اصول کلی یکی است، اما تنوع در شکل پروفیل‌ها و متریال، منجر به دسته‌بندی‌های مختلفی می‌شود که هر کدام در شرایط خاصی بهترین عملکرد را دارند.

1. بر اساس شکل پروفیل اصلی

همان‌طور که اشاره شد، شکل مقطع، نقش کلیدی در کاربرد دارد:

• سیستم‌های (U-Channel/C-Channel): این‌ها رایج‌ترین نوع هستند. به دلیل طراحی باز، دسترسی به داخل کانال برای نصب مهره‌ها آسان است. این سیستم‌ها معمولاً برای ساخت قاب‌های نگهدارنده افقی و سازه‌هایی که نیاز به افزودن تجهیزات در طول زمان دارند، ایده‌آل هستند.
• سیستم‌های پروفیل بسته (Box Section): اگرچه در اجرای مدولار کمتر مرسوم هستند، اما گاهی برای تحمل بارهای بسیار سنگین‌تر یا محیط‌های با لرزش بالا (مانند زلزله‌خیز) از پروفیل‌های جعبه‌ای شکل استفاده می‌شود که سختی پیچشی بسیار بیشتری نسبت به کانال‌های باز دارند.
• سیستم‌های ریلی (Rail Systems): این‌ها اغلب به عنوان زیربنای متحرک برای تجهیزات سنگین یا برای داکت‌های بسیار طولانی استفاده می‌شوند که نیاز به تنظیم موقعیت دارند.

در بازار ایران، نوع گالوانیزه گرم و فولاد سیاه (که بعداً رنگ می‌شود) بیشترین کاربرد را دارند. برای پروژه‌هایی که استاندارد بالایی مد نظر است، استفاده از سیستم‌های تولیدی شرکت درفک سازه رایان توصیه می‌شود، زیرا آن‌ها می‌توانند طیف وسیعی از متریال‌ها و پوشش‌ها را طبق نیاز پروژه شما تأمین کنند.

چرا جوشکاری یک نقطه ضعف بزرگ در تاسیسات است؟

وقتی جوشکاری می‌کنیم، حرارت بالا باعث تغییرات متالورژیکی در ناحیه تحت تأثیر حرارت می‌شود. این تغییرات می‌تواند مقاومت فولاد را در آن نقطه کاهش دهد یا باعث ایجاد تنش‌های پسماند شود که در بلندمدت منجر به ترک‌خوردگی می‌شود. در ساپورت مدولار، چون هیچ جوشی در محل اجرا وجود ندارد، این مشکلات به‌طور کامل حذف می‌شوند.

انعطاف‌پذیری: نجات‌دهنده در دقیقه ۹۰

تصور کنید یک دیتاسنتر در حال نصب است و در آخرین لحظه، مهندس برق تصمیم می‌گیرد یک خط جدید فیبر نوری را اضافه کند که باید از وسط یک ردیف سینی کابل عبور کند.

• روش سنتی: باید جوش‌های قدیمی بریده شوند، یک تکیه‌گاه جدید جوش داده شود، و پوشش ضد خوردگی ترمیم شود. این کار ممکن است روزها طول بکشد.
• روش مدولار: یک براکت T شکل یا کانکتور دیگر با استفاده از مهره‌های کانالی در همان نقطه به سازه اصلی اضافه شده و سینی جدید روی آن نصب می‌شود. کل فرآیند در عرض چند ساعت انجام می‌شود.

در نهایت، ساپورت مدولار یک راه‌حل مهندسی مدرن است که هزینه‌های پنهان ناشی از اصلاحات و تأخیرها در پروژه را به شدت کاهش می‌دهد. برای بهره‌مندی از این مزایا، باید از محصولات استاندارد استفاده کرد. اگر در فکر خرید ساپورت مدولار هستید، توصیه ما این است که برای خرید مستقیم و دریافت مشاوره فنی دقیق، به شرکت درفک سازه رایان مراجعه کنید.

کاربردهای صنعتی و ساختمانی ساپورت‌های مدولار

قابلیت انطباق‌پذیری ساپورت‌های مدولار باعث شده است که تقریباً در هر محیطی که نیاز به نگهداری پایدار و سازمان‌یافته تجهیزات وجود دارد، از آن‌ها استفاده شود. این سیستم‌ها محدود به ساختمان‌های اداری نیستند؛ بلکه در قلب زیرساخت‌های حیاتی صنعتی نیز نقش‌آفرینی می‌کنند.

صنعت برق و مخابرات

بیشترین کاربرد ساپورت‌های مدولار در مدیریت سینی‌ها و نردبان‌های کابل است.

• سینی‌های کابل سنگین: در پتروشیمی‌ها، پالایشگاه‌ها و نیروگاه‌ها، سینی‌های کابل مملو از کابل‌های قدرت و ابزار دقیق می‌توانند وزن بسیار زیادی داشته باشند. سازه‌های مدولار با استفاده از پروفیل‌های ضخیم (3 میلی‌متر و بالاتر) می‌توانند این بارها را در دهانه‌های نسبتاً بزرگ پشتیبانی کنند.
• دیتا سنترها: در این محیط‌ها، نظم و دسترسی آسان برای تعمیرات آتی بسیار مهم است. سیستم مدولار این امکان را می‌دهد که ساختار ساپورت‌ها دقیقا زیر سینی‌ها قرار بگیرد و امکان مسیریابی تمیز و استاندارد کابل‌ها فراهم شود.

تاسیسات مکانیکی و لوله‌کشی

در سیستم‌ لوله‌کشی صنعتی، انتقال سیالات با دما و فشار متفاوت انجام می‌شود.

• کانال‌های تهویه: کانال‌های بزرگ هوا، به‌ویژه کانال‌های برگشت هوا یا کانال‌های دارای دمای خاص، می‌توانند وزن قابل توجهی داشته باشند. قاب‌بندی مدولار، نگهداری این کانال‌ها را در سقف کاذب یا رایزرها بسیار آسان می‌کند.
• لوله کشی‌های فرآیندی: در پالایشگاه‌ها، لوله‌های حاوی سیالات داغ یا سنگین نیاز به سیستم ساپورت دارند که بتواند حرکت حرارتی را هم مدیریت کند. بست‌های مخصوص مدولار این امکان را فراهم می‌کنند.

ساخت و سازهای عمومی و ساختمان‌های تجاری

در پروژه‌های اداری، هتل‌ها و بیمارستان‌ها، جایی که زیبایی و سرعت اجرا اهمیت دارد:

• تراز کردن دقیق: در ساختمان‌های مرتفع، تراز کردن تمام خطوط لوله و داکت در طبقات مختلف با استفاده از پایه‌های قابل تنظیم در سیستم مدولار بسیار دقیق‌تر از روش‌های سنتی است.
• تعلیق تجهیزات سنگین: برای آویزان کردن چیلرها، فن کویل‌ها یا دستگاه‌های دیگ بخار کوچک از سقف سازه‌ای، می‌توان قاب‌های مدولار مستحکمی طراحی کرد که وزن تجهیزات را به‌طور مساوی بین نقاط اتصال توزیع کنند.

4. محیط‌ های خاص

• کاربردهای دریایی و ساحلی: در این محیط‌ها، خوردگی یک چالش بزرگ است. استفاده از پروفیل‌های گالوانیزه گرم با ضخامت بالا و اتصالات استنلس استیل (با رعایت الزامات مربوط به عدم تماس مستقیم فلزات) عملکرد قابل اعتمادی ارائه می‌دهد.

در هر یک از این کاربردها، مهندسی دقیق و کیفیت متریال تولیدکننده حرف اول را می‌زند. اگر پروژه شما نیازمند عملکردی فراتر از حد معمول است، باید سراغ تولیدکننده‌ای بروید که دانش فنی عمیقی در این زمینه دارد. شرکت درفک سازه رایان با ارائه محصولات تخصصی و تضمین کیفیت، می‌تواند پاسخگوی نیازهای پیچیده صنعتی شما باشد. برای خرید مستقیم و مشاوره تخصصی، حتماً با آن‌ها در تماس باشید.

استانداردهای موردنیاز و الزامات طراحی ساپورت مدولار

کار کردن با سیستم‌های مدولار به معنای رها کردن محاسبات مهندسی نیست؛ بلکه به این معناست که ما از ابزارهای پیشرفته‌ای برای اجرای آن محاسبات استفاده می‌کنیم. برای اطمینان از عملکرد صحیح و ایمنی سازه، باید از استانداردهای بین‌المللی و ملی پیروی کرد.

1. استاندارد مرجع اصلی EN 1090 و نقش آن در تولید

در اروپا، استاندارد EN 1090 (اجرای سازه‌های فولادی و آلومینیومی) مرجع اصلی کیفیت تولید قطعات سازه‌ای است. تولیدکنندگانی که ادعای کیفیت بالا دارند، باید این استاندارد را در فرایند تولید خود لحاظ کنند. این استاندارد شامل کنترل دقیق جوشکاری (در مواردی که اتصالات جوشی در کارخانه انجام می‌شود)، کنترل پوشش‌ها و قابلیت ردیابی متریال است.

اگرچه در ایران ممکن است همه تولیدکنندگان این استاندارد را نداشته باشند، اما پیروی از اصول آن (مانند کنترل ضخامت پوشش روی، و تست‌های خواص مکانیکی فولاد) نشان‌دهنده تعهد تولیدکننده به کیفیت است.

2. الزامات مربوط به مقاومت در برابر آتش

در بسیاری از کدهای ساختمانی، سازه‌های ساپورت‌کننده سیستم‌های حیاتی مانند داکت‌های آتش‌نشانی یا لوله‌های آتش‌نشانی باید مقاومت خاصی در برابر حریق داشته باشند.

• اگرچه خود سیستم مدولار معمولاً یک سیستم غیرمحافظت شده است، اما برای رسیدن به استاندارد، باید از اتصالات و بست‌هایی استفاده شود که قابلیت تحمل دمای بالا را دارند یا از مواد غیرقابل اشتعال ساخته شده‌اند.
• در طراحی، فاصله تکیه‌گاه‌ها باید کاهش یابد تا در صورت افزایش تنش ناشی از حرارت حریق، سازه از شکل نیفتد.

3. محاسبات لرزه‌ای

در مناطق زلزله‌خیز، ساپورت‌ها باید بتوانند بارهای جانبی بزرگی را تحمل کنند. الزامات طراحی لرزه‌ای معمولاً شامل موارد زیر است:

• ضرایب زلزله: استفاده از ضرایب نیروی جانبی که در مبحث ششم مقررات ملی ساختمان تعریف شده است.
• کنترل اتصالات: اتصالات باید طوری طراحی شوند که در برابر نیروهای برشی و کششی ناشی از زلزله مقاومت کنند. اینجاست که استفاده از پیچ و مهره‌های گرید بالا (مانند 8.8) ضروری می‌شود و اتصالات نباید صرفاً بر اساس اصطکاک لغزشی عمل کنند.
• استفاده از مهاربندهای جانبی: برای جلوگیری از لرزش و واژگونی سازه‌های بلند، استفاده از مهاربندهای ضربدری (Cross Bracing) بین ردیف‌های ساپورت مدولار ضروری است.

رعایت این استانداردها نیازمند درک عمیق از خواص مواد و نحوه رفتار آن‌ها تحت بار است. اگر به دنبال سیستمی هستید که تمام این الزامات مهندسی در تولید آن رعایت شده باشد، شرکت درفک سازه رایان به‌عنوان تولیدکننده داخلی، این محصولات را بر اساس استانداردهای پذیرفته‌شده ارائه می‌دهد.

روش نصب و مونتاژ ساپورت‌های مدولار (آموزشی + نکات اجرایی)

یکی از بزرگ‌ترین نقاط قوت سیستم مدولار، قابلیت نصب سریع و بدون نیاز به تجهیزات سنگین یا مهارت‌های جوشکاری است. اما این سادگی ظاهری، نیازمند پیروی دقیق از مراحل نصب است تا از ظرفیت کامل تحمل بار سازه اطمینان حاصل کنیم.

مرحله 1: نقشه‌برداری و پیش‌تولید

قبل از اینکه هر قطعه‌ای به سایت برده شود، نقشه‌های اجرایی دقیق (Shop Drawings) باید بر اساس نقشه‌های تأسیساتی نهایی شوند.

1. تعیین محل دقیق: نقاط تکیه‌گاه و نقاط اتصال به سازه اصلی (کف، دیوار، تیر) با دقت علامت‌گذاری می‌شوند.
2. محاسبه دهانه‌ها (Spans): طول هر قطعه ناودانی بر اساس محاسبات ظرفیت بار و دهانه‌های مجاز تعیین می‌شود.
3. پیش‌برش و سوراخ‌کاری: در کارخانه، تمام قطعات (ناودانی‌ها، براکت‌ها و…) با ابعاد دقیق بریده و سوراخ‌کاری می‌شوند. این مرحله، صرفه‌جویی عظیم زمانی در سایت ایجاد می‌کند.

مرحله 2: نصب پایه‌های اتصال به سازه اصلی

اولین گام در محل، نصب تکیه‌گاه‌های نهایی است.

1. نصب انکرها: انکر بولت‌ها (مکانیکی یا شیمیایی) در موقعیت‌های از پیش تعیین‌شده در کف یا دیوار نصب می‌شوند. مهم است که زمان عمل‌آوری گروت شیمیایی یا تثبیت انکر مکانیکی رعایت شود.
2. نصب پایه‌های قابل تنظیم: در صورت استفاده، پایه‌های تنظیم ارتفاع به انکرها متصل می‌شوند.

مرحله 3: مونتاژ خطوط اصلی

خطوط اصلی ساپورت که قرار است بار تجهیزات را تحمل کنند، روی پایه‌ها نصب می‌شوند.

1. تراز اولیه: با استفاده از تراز لیزری، خطوط اصلی با یک تراز اولیه نصب می‌شوند. در این مرحله، اتصالات پیچی کاملاً سفت نمی‌شوند، فقط در حدی بسته می‌شوند که قطعات کنار هم قرار بگیرند.
2. نصب کانکتورها: اگر نیاز به اتصال دو ناودانی در طول باشد (برای افزایش طول)، از کانکتورهای صفحه تخت (Splice Plates) و پیچ استفاده می‌شود.

مرحله 4: نصب براکت‌ها و اتصالات عمودی

این مرحله شامل نصب قطعاتی است که تجهیزات را به خطوط اصلی متصل می‌کنند.

1. قرار دادن مهره‌های کانالی: مهره‌های کانالی در شیارهای ناودانی قرار می‌گیرند. اگر از مهره‌های فنردار استفاده می‌کنید، فنر را در موقعیت مورد نظر قرار داده و سپس مهره را سفت کنید تا فنر مهره را در جای خود فیکس کند.
2. نصب براکت‌ها: براکت‌های L یا T شکل با استفاده از این مهره‌ها به ناودانی اصلی متصل می‌شوند. این کار به شما اجازه می‌دهد که موقعیت براکت را در طول ناودانی تغییر دهید.

مرحله 5: نصب تجهیزات و تنظیم نهایی

پس از نصب کامل زیرساخت ساپورت:

1. نصب تجهیزات: لوله‌ها، داکت‌ها یا سینی‌های کابل روی براکت‌های نصب شده قرار می‌گیرند.
2. نصب بست‌ها: بست‌های مخصوص (Pipe Clamps) بر اساس سایز لوله به براکت‌ها پیچ می‌شوند.
3. تنظیم تراز نهایی: با استفاده از پیچ‌های تنظیم در پایه‌های قابل تنظیم، تمام سازه دقیقاً تراز می‌شود. این تنظیمات کوچک با پیچ‌های ساده انجام می‌شود.
4. سفت کردن نهایی: تمام پیچ و مهره‌های سازه‌ای باید با استفاده از آچار گشتاور سنج (Torque Wrench) تا رسیدن به گشتاور توصیه‌شده (مثلاً بر اساس گرید 8.8) سفت شوند. این حیاتی‌ترین مرحله برای تضمین ظرفیت بار است.

در سیستم‌های مدولار، نباید پیچ‌های اتصال به سازه اصلی (انکرها) را بیش از حد سفت کنید تا باعث خرد شدن انکر شیمیایی نشود، و در عین حال، مهره‌های داخل کانال نباید آنقدر شل باشند که در اثر ارتعاش حرکت کنند.

اگر تیم اجرایی شما نیاز به آموزش یا راهنمایی در مورد فرایند نصب صحیح دارد، می‌توانید از تیم فنی شرکت درفک سازه رایان کمک بگیرید؛ آن‌ها به‌عنوان تولیدکننده، بهترین توصیه‌ها را برای نصب محصولاتشان ارائه می‌دهند.

بررسی مقاومت، تست‌های مکانیکی و تحمل بار ساپورت‌های مدولار

تفاوت یک محصول مهندسی‌شده و یک محصول “تقریباً شبیه” در تحمل بار آن‌هاست. برای اینکه مطمئن شویم سیستمی که نصب می‌کنیم در برابر بارهای تعریف‌شده در محاسبات مقاومت می‌کند، باید تحت تست‌های مکانیکی استاندارد قرار گیرد.

تست کشش و خمش

این تست‌ها برای اطمینان از خواص مواد اولیه و کیفیت ساخت قطعات کلیدی (ناودانی‌ها و براکت‌ها) انجام می‌شود.

1. تست کشش: بر اساس استاندارد ASTM A370، نمونه‌ای از فولاد مصرفی گرفته شده و تحت نیروی کششی قرار می‌گیرد تا مقاومت آن اندازه‌گیری شود. این اطمینان می‌دهد که فولاد استفاده‌شده واقعاً ST37 یا ST52 مورد ادعا است.
2. تست خمش سه نقطه‌ای: یک قطعه ناودانی با دهانه مشخص زیر بار متمرکز قرار می‌گیرد. هدف این است که اطمینان حاصل شود که سازه تحت بار طراحی، دچار تغییر شکل دائمی (بیش از حد مجاز) نمی‌شود.
   • نکته فنی: در این تست، اندازه‌گیری میزان خیز بسیار مهم است. معمولاً بر اساس نسبت دهانه به یک عدد ثابت تعیین می‌شود تا پدیده سستی در تجهیزات نصب‌شده به حداقل برسد.

تست تحمل بار واقعی در دهانه‌های مختلف

بر خلاف تست‌های آزمایشگاهی مواد، این تست برای تأیید کل سیستم (پروفیل + اتصالات) انجام می‌شود.

• یک قطعه با طول مشخص (مثلاً 1.5 متر) بین دو تکیه‌گاه قرار می‌گیرد.
• بار به صورت تدریجی روی آن اعمال می‌شود. بارها می‌توانند به صورت متمرکز در مرکز یا توزیع‌شده باشند.
• سیستم تا رسیدن به بار نهایی طراحی شده (مثلاً 800 کیلوگرم) تحمل می‌شود و سپس برای مدتی در این حالت باقی می‌ماند تا اطمینان حاصل شود که هیچ لغزشی در مهره‌های کانالی و اتصالات پیچشی رخ نداده است.

تست خوردگی نمک‌پاشی

این تست برای ارزیابی کیفیت پوشش‌های محافظ (مانند گالوانیزه گرم یا سرد) حیاتی است، به خصوص برای پروژه‌هایی که در فضای باز اجرا می‌شوند.

• استاندارد: معمولاً بر اساس ASTM B117 انجام می‌شود.
• فرایند: نمونه‌ها در یک محفظه بسته که حاوی محلول نمکی با غلظت مشخص است، قرار می‌گیرند و در معرض محیطی کنترل‌شده قرار می‌گیرند.
• نتیجه: مدت زمانی که طول می‌کشد تا خوردگی سفید  یا خوردگی قرمز ظاهر شود، کیفیت پوشش را مشخص می‌کند. برای گالوانیزه گرم استاندارد، باید مقاومت چند صد ساعته انتظار داشت.

تست لرزه‌ای

برای پروژه‌های حساس (مانند مراکز داده یا بیمارستان‌ها)، سازه ساپورت باید توانایی خود را در مواجهه با شتاب‌های لرزه‌ای تعریف‌شده نشان دهد. این تست‌ها شامل شبیه‌سازی حرکت افقی و عمودی زلزله بر روی سازه ساپورت شده است.

نکته کلیدی: برای اطمینان از اینکه محصولی که می‌خرید این تست‌ها را پشت سر گذاشته است، باید از تولیدکننده‌ای خرید کنید که گزارش تست‌های نوعی یا گزارش‌های تست محصول برای هر بچ تولیدی را ارائه دهد. برای اطمینان از دریافت محصولی که تست‌های کیفی سخت‌گیرانه را پشت سر گذاشته است، به شرکت درفک سازه رایان مراجعه کنید.

متریال‌ های رایج: فولاد، گالوانیزه گرم، استنلس استیل و مقایسه عملکرد آن‌ها

انتخاب متریال نه تنها بر قیمت تمام شده تأثیر می‌گذارد، بلکه تعیین‌کننده عمر مفید و محل استفاده از ساپورت است. بیایید عملکرد سه گزینه اصلی را از دید یک مهندس مقایسه کنیم:

1. فولاد کربنی سیاه

این ماده، ارزان‌ترین گزینه است و معمولاً از فولاد ST37 تولید می‌شود.

• مزایا: هزینه اولیه پایین، قابلیت جوشکاری و تغییر شکل آسان‌تر در کارگاه‌های کوچک.
• معایب: مقاومت ناچیز در برابر خوردگی. به‌محض قرار گرفتن در معرض رطوبت، زنگ می‌زند.
• کاربرد: تنها در محیط‌های داخلی کاملاً خشک و کنترل‌شده، یا برای سازه‌هایی که قرار است به‌سرعت با رنگ یا پوشش‌های اپوکسی محافظت شوند.

2. گالوانیزه گرم

این رایج‌ترین و پرتقاضاترین روش برای پروژه‌هایی است که عمر طولانی‌تری نیاز دارند و مقرون به صرفه هستند.

• فرایند: فولاد با روی مذاب پوشش داده می‌شود و یک پیوند متالورژیکی بین فولاد و روی ایجاد می‌شود. این پوشش ضخیم (معمولاً بیش از 55 میکرون) به محافظت کاتدی معروف است.
• مزایا: مقاومت بسیار عالی در برابر خوردگی در محیط‌های بیرونی، رطوبت بالا و حتی محیط‌های صنعتی متوسط. پوشش در تمام نقاط، حتی لبه‌های تیز و سوراخ‌ها (به‌شرط دقت در تولید)، وجود دارد.
• معایب: به دلیل فرایند حرارتی، ممکن است تلرانس ابعادی کمی نسبت به فولاد سرد داشته باشد. همچنین، اتصالات پیچی باید به دقت انتخاب شوند تا پوشش روی آن‌ها نیز مشابه باشد.
• کاربرد: بهترین انتخاب برای محیط‌های نیمه‌صنعتی، فضای باز، سقف‌ها و بخش‌هایی از تأسیسات که دسترسی به آن‌ها دشوار است.

3. استنلس استیل

گران‌ترین گزینه، اما با بالاترین سطح عملکرد در محیط‌های خاص.

• SS304: مقاومت خوردگی خوب در برابر رطوبت و مواد شیمیایی ملایم.
• SS316: به دلیل داشتن مولیبدن، مقاومت فوق‌العاده‌ای در برابر خوردگی کلریدی و اسیدها دارد.
• مزایا: مقاومت بی‌نظیر در برابر محیط‌های شیمیایی شدید، محیط‌های دریایی (با دوری از یون کلر بالا) و صنایعی مانند داروسازی و مواد غذایی که نیاز به استریلیزاسیون دارند.
• معایب: قیمت بسیار بالا و دشواری در فرایند تولید (سوراخ‌کاری و برش نیاز به ابزارهای خاص دارد)

مزایای اقتصادی استفاده از ساپورت مدولار در پروژه‌های ساختمانی و صنعتی

در نگاه اول، قیمت هر متر ساپورت مدولار (به‌ویژه اگر گالوانیزه باشد) ممکن است کمی بالاتر از ناودانی فولادی سیاه سنتی به نظر برسد. اما مهندسی اقتصاد پروژه نشان می‌دهد که در مجموع، سیستم مدولار در بلندمدت و حتی کوتاه‌مدت، صرفه اقتصادی چشمگیری به همراه دارد.

1. کاهش هزینه‌های نیروی انسانی و زمان نصب

این بزرگ‌ترین صرفه‌جویی اقتصادی است.

• کاهش زمان در سایت: نصب سیستم مدولار 50 تا 70 درصد سریع‌تر از ساخت یک سازه سفارشی در محل است. زمان کمتر مساوی با دستمزد کمتر کارگران متخصص (جوشکاران، نصاب‌ها) است.
• کاهش نیاز به ابزارهای گران‌قیمت: حذف نیاز به تجهیزات جوشکاری سنگین، کابل‌کشی‌های موقت، و کار در ارتفاع برای مدت طولانی، هزینه‌های عملیاتی پروژه را کاهش می‌دهد.

2. کاهش ضایعات و خطاهای اجرایی

سیستم مدولار تقریباً ضایعات صفر در سایت دارد.

• دقت کارخانه: چون قطعات از پیش ساخته شده‌اند، ضایعات ناشی از برش‌های اشتباه، جوشکاری‌های ناموفق یا سوراخ‌کاری‌های خارج از تراز، حذف می‌شود.
• حذف هزینه‌های ترمیم: در روش سنتی، اگر یک جوش ضعیف باشد یا پوشش خوردگی در اثر جوش خراب شود، باید نیروی انسانی صرف ترمیم آن شود. در سیستم مدولار این هزینه وجود ندارد.

3. کاهش هزینه‌های تغییرات آتی

این مزیت اغلب نادیده گرفته می‌شود اما در پروژه‌هایی با عمر طولانی (مانند نیروگاه‌ها یا ساختمان‌های بزرگ) حیاتی است.

• اگر نیاز به جابجایی یک سینی کابل یا اضافه کردن یک خط لوله جدید باشد، در سیستم سنتی، این کار تخریب و بازسازی گسترده‌ای می‌طلبد. با سیستم مدولار، این کار با باز کردن چند پیچ و جابجایی چند قطعه انجام می‌شود و هزینه آن فقط در حد دستمزد چند ساعت کار است.

4. بهبود مدیریت موجودی و سفارش‌دهی

از آنجایی که قطعات استاندارد هستند سفارش‌دهی و نگهداری موجودی قطعات یدکی بسیار ساده‌تر می‌شود. شرکت‌ها می‌توانند با خرید از تولیدکننده اصلی، موجودی قطعات کلیدی را به سادگی مدیریت کنند.

 اگرچه هزینه اولیه خرید قطعات مدولار با پوشش ممکن است 10 تا 20 درصد بالاتر از مواد خام سنتی باشد، اما صرفه‌جویی در نیروی کار، کاهش ضایعات و انعطاف‌پذیری آتی، معمولاً بازگشت سرمایه را ظرف چند ماه اول اجرای پروژه تضمین می‌کند.

برای دستیابی به این صرفه اقتصادی، باید از محصولات استاندارد و باکیفیت استفاده کنید. پیشنهاد می‌کنیم برای خرید مستقیم و محاسبه دقیق قیمت تمام‌شده پروژه، با شرکت درفک سازه رایان تماس بگیرید.

چرا خرید مستقیم از تولیدکننده «درفک سازه رایان» به‌صرفه‌تر است؟

در بازار ایران، واسطه‌ها و شرکت‌های بازرگانی نقش بزرگی در قیمت‌گذاری نهایی محصولات صنعتی ایفا می‌کنند. اما وقتی محصولی مانند ساپورت مدولار که نیاز به دقت فنی بالایی دارد، مستقیماً از تولیدکننده اصلی خریداری شود، مزایای اقتصادی و فنی متعددی نصیب کارفرما می‌شود.

1. حذف سربار واسطه‌ها و بهینه‌سازی قیمت

وقتی شما مستقیماً با درفک سازه رایان که تولیدکننده است تماس می‌گیرید، حذف دلالان و سودهای چند لایه، قیمت تمام‌شده محصول را به شکل قابل توجهی کاهش می‌دهد. شما در واقع هزینه متریال و فرایند تولید را پرداخت می‌کنید، نه هزینه‌های لجستیکی و اداری شرکت‌های بازرگانی مختلف. این صرفه‌جویی مالی می‌تواند به شما اجازه دهد که از گرید بالاتر فولاد یا پوشش گالوانیزه گرم‌تر استفاده کنید، بدون اینکه بودجه کلی پروژه افزایش یابد.

2. اطمینان از اصالت و انطباق فنی (کار را به اهلش بسپارید)!

تولیدکننده اصلی، تمام مشخصات فنی اعلام‌شده (ضخامت ورق، گرید فولاد، استاندارد گالوانیزه) را تضمین می‌کند.

• کنترل کیفیت یکپارچه: درفک سازه رایان فرایند تولید از دریافت ورق تا پوشش‌دهی را تحت کنترل دارد. این یعنی ریسک دریافت محصولی که ضخامت پوشش آن کمتر از حد انتظار است، به حداقل می‌رسد.
• پشتیبانی در صورت خطا: اگر به هر دلیلی مشکلی پیش بیاید، مسئولیت آن مستقیماً با تولیدکننده است و فرایند حل مشکل سریع‌تر خواهد بود.

3. امکان سفارش‌سازی و پیکربندی دقیق

پروژه‌های بزرگ همیشه نیاز به ابعاد یا پوشش‌های خاصی دارند که ممکن است در لیست موجودی عمومی شرکت‌های بازرگانی نباشد (مثلاً پروفیل با ضخامت 2.75 میلیمتر یا طول‌های غیر استاندارد).

• تولید به سفارش: شرکت درفک سازه رایان به‌راحتی می‌تواند تولید بچ‌های سفارشی را با حداقل تغییر در زمان‌بندی انجام دهد. این انعطاف‌پذیری برای پروژه‌های پیچیده یک ضرورت است.

4. مشاوره مهندسی مستقیم و بهینه

تیم فروش شرکت درفک سازه رایان متشکل از مهندسانی است که فرایند تولید را می‌شناسند.

• مشاوره مبتنی بر تجربه: آن‌ها می‌توانند بر اساس تجربه تولید هزاران متر از این ساپورت‌ها، به شما کمک کنند تا بهترین پیکربندی (ترکیب پروفیل و براکت) را برای تحمل بار مورد نظر خود انتخاب کنید و از هزینه‌های اضافی برای استفاده از متریال بیش از حد قوی جلوگیری نمایید.

تأکید مجدد: اگر دنبال خرید ساپورت مدولار باکیفیت هستید، پیشنهاد می‌کنیم مستقیم از تولیدکننده تهیه کنید. شرکت درفک سازه رایان هم کیفیت بالاتری ارائه می‌دهد، هم قیمت مناسب‌تر، هم پشتیبانی مهندسی کامل. برای سفارش می‌تونید مستقیماً با درفک سازه رایان تماس بگیرید.

خدمات فنی و پشتیبانی شرکت درفک سازه رایان

یک محصول خوب، اگر با پشتیبانی فنی مناسب همراه نباشد، کارایی خود را از دست می‌دهد. در حوزه تأسیسات، پشتیبانی فنی به معنای کمک به پیمانکار برای رفع مشکلات اجرایی و طراحی در طول پروژه است. شرکت درفک سازه رایان تمرکز ویژه‌ای بر این بخش دارد.

1. کمک در مرحله طراحی و محاسبات اولیه

تیم مهندسی درفک سازه رایان می‌تواند پیش از نهایی شدن نقشه‌ها، به تیم طراحی شما کمک کند:

• انتخاب سیستم مناسب: بر اساس داده‌های بارگذاری ارائه شده، آن‌ها می‌توانند پیشنهاد دهند که آیا استفاده از پروفیل 41×41 کفایت می‌کند یا باید به سمت سیستم‌های سنگین‌تر (مثلاً ساختارهای جعبه‌ای یا استفاده از پروفیل‌های 3 میلی‌متری) حرکت کنید.
• بهینه‌سازی دهانه‌ها: کمک به طراحی دهانه‌هایی که از نظر اقتصادی بهینه‌تر هستند و نیاز به تعداد کمتری تکیه‌گاه عمودی دارند.

2. پشتیبانی اجرایی در سایت

بزرگ‌ترین ارزش افزوده، کمک به تیم نصب در حین اجرای پروژه است.

• رفع ابهامات نصب: اگر در محل نصب، مهندس ناظر یا سرپرست کارگاه در مورد گشتاور پیچ‌ها یا نحوه اتصال براکت‌های پیچیده تردید داشته باشد، کارشناسان درفک سازه رایان می‌توانند از راه دور یا در صورت لزوم، بازدید میدانی، راهنمایی‌های لازم را ارائه دهند.

3. خدمات پس از فروش و پشتیبانی

پروژه‌های تأسیساتی اغلب نیاز به اصلاحات دارند.

• تأمین سریع قطعات یدکی: اگر در حین نصب، یک قطعه آسیب ببیند یا در آینده نیاز به اضافه کردن یک شاخه جدید باشد، درفک سازه رایان می‌تواند سریعاً قطعه مورد نیاز را با همان مشخصات تولیدی اولیه تأمین کند، که این امر انطباق سیستم را تضمین می‌کند.
• مستندسازی تغییرات: برای حفظ استانداردهای ایمنی، هرگونه تغییر در پیکربندی باید مستند شود. تیم پشتیبانی می‌تواند در تهیه نقشه‌های As-Built نهایی کمک کند.

این سطح از تعهد به کیفیت و پشتیبانی، تنها از یک تولیدکننده متعهد و فعال در بازار داخلی قابل انتظار است. اگر می‌خواهید پروژه شما با کمترین ریسک فنی و بهترین قیمت پیش برود، همین حالا برای خرید مستقیم و مشاوره با شرکت درفک سازه رایان تماس بگیرید.

دریافت لیست قیمت امروز ساپورت مدولار از درفک سازه رایان

دوستان عزیز، همان‌طور که در این مقاله مفصل بررسی کردیم، ساپورت مدولار دیگر یک گزینه لوکس نیست، بلکه یک ضرورت مهندسی برای هر پروژه تأسیساتی مدرن است. این سیستم‌ها با تکیه بر اصول مدولار بودن، انعطاف‌پذیری بی‌نظیری در سرعت اجرا، قابلیت تنظیم و تضمین ایمنی سازه‌ای بلندمدت فراهم می‌کنند.

 کیفیت یک ساپورت مستقیماً به کیفیت متریال اولیه و دقت فرایند تولید آن بستگی دارد. اینجاست که خرید مستقیم مزیت مطلق خود را نشان می‌دهد.

اگر آماده‌اید تا پروژه خود را با سیستم‌های ساپورت مدولار استاندارد، با بالاترین کیفیت متریال ایرانی و به‌صرفه‌ترین قیمت، اجرا کنید، وقت را تلف نکنید. با حذف واسطه‌ها، از مزایای مشاوره فنی مستقیم بهره‌مند شوید و تضمین کیفیت را به صورت کتبی دریافت کنید.

برای دریافت پیش فاکتور، کاتالوگ فنی کامل، و مشاوره مهندسی اختصاصی برای پروژه خود، مستقیماً به شرکت درفک سازه رایان مراجعه کنید. با یک تماس ساده، آینده تأسیسات پروژه خود را تضمین کنید.

شرکت درفک سازه رایان، تولیدکننده ساپورت‌های مدولار استاندارد و تخصصی.
