کاتالوگ ساپورت مدولار
در دنیای امروزِ تأسیسات و سازههای صنعتی، ساپورت مدولار به عنوان یکی از مدرنترین و کارآمدترین روشهای نگهداری و نصب تجهیزات شناخته میشود. این سیستم با طراحی هوشمندانه و انعطاف بالا، موجب سهولت در نصب، افزایش سرعت اجرا و کاهش قابل توجه هزینههای پروژه میشود. در این مقاله به بررسی کامل اجزای کاتالوگ ساپورت مدولار و معرفی مدلهای مختلف آن میپردازیم، و در پایان راهنمای خرید مستقیم از تولید کننده معتبر، شرکت درفک سازه رایان را ارائه خواهیم داد.

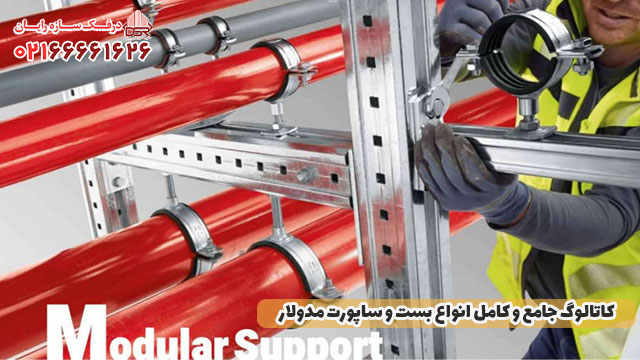

ساپورت مدولار چیست؟
ساپورت مدولار مجموعهای از پروفیلها، اتصالات، نبشیها و متعلقات فلزی است که برای نگهداری تأسیسات، لولهها، کابلکشیها و تجهیزات مکانیکی در ساختمانها و صنایع مختلف استفاده میشود. طراحی مدولار این سیستم به کاربران اجازه میدهد بدون نیاز به جوشکاری یا سوراخکاری پیچیده، نصب را بهصورت کاملاً مکانیکی و سریع انجام دهند.
مزایای اصلی سیستم ساپورت مدولار
سیستمهای ساپورت مدولار بر اساس طراحی مبتنی بر استانداردها و مدولهای مشخص (مانند ماژولهای 41 میلیمتری) عمل میکنند که مزایای زیر را به همراه دارد:
سرعت نصب: حذف فرآیندهای زمانبر مانند جوشکاری یا برشکاری سفارشی.
انعطافپذیری بالا: قابلیت تغییر پیکربندی و افزودن تجهیزات جدید در آینده.
مقاومت در برابر خوردگی: استفاده از پوششهای گالوانیزه برای محیطهای مختلف.
کاهش ضایعات: استفاده دقیق از قطعات استاندارد باعث کاهش هدر رفت مواد میشود.
قابلیت اطمینان سازهای: طراحی دقیق مهندسی شده برای تحمل بارهای مشخص.
کاربردهای ساپورت مدولار
ساپورت مدولار در پروژههای مختلف تأسیساتی و عمرانی کاربرد دارد، از جمله:
نصب و نگهداری لولههای تاسیسات آب، فاضلاب و آتشنشانی
نگهداری سینیهای کابل و کانالهای تهویه (HVAC)
پشتیبانی از سیستمهای سرمایش و گرمایش
نصب سازههای سبک صنعتی، نردبان کابل و تجهیزات مکانیکی
پشتیبانی از پنلهای خورشیدی یا تجهیزات الکتریکی سقفی
به دلیل مدولار بودن اجزا، این ساپورتها قابلیت تغییر و تطبیق آسان با نیازهای پروژه را دارند. این ویژگی در مقایسه با ساپورتهای سنتی (مانند لولههای سیاه جوشی یا نبشیهای سوراخکاری شده)، سرعت نصب را تا ۵۰٪ افزایش داده و نیاز به نیروی انسانی متخصص را کاهش میدهد.

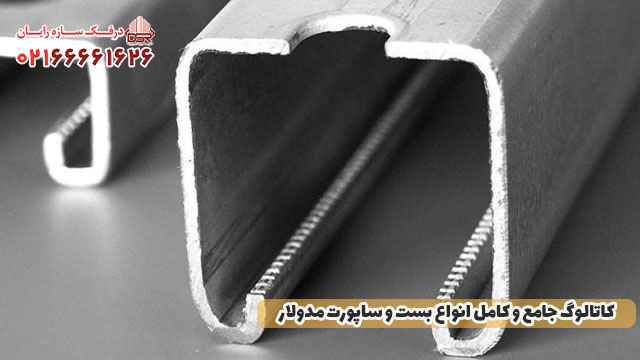

پروفیل جی شکل - جی چنل (G-Channel)
پروفیلهای جی چنل (G-Channel) ستون فقرات سیستم ساپورت مدولار محسوب میشوند. این پروفیلها با سطح مقطع خاص خود، قابلیت تحمل تنشهای برشی و خمشی قابل توجهی را فراهم میآورند.
ساختار و هندسه پروفیل G
پروفیلهای G معمولاً به صورت سردکاری (Cold Forming) تولید میشوند و دارای شکل C یا U با یک لبه خمیده در انتهای هر بازو هستند که باعث افزایش سختی پیچشی قطعه میشود.
مشخصات مقطع عرضی (مثال برای پروفیل 41 میلیمتری):
فرض کنید عرض کلی (W) برابر 41 میلیمتر باشد. ارتفاع (H) و عمق شیار (D) بر اساس استاندارد تولید متغیر است.
کاربردهای پروفیل G
پروفیل جی چنل یکی از اصلیترین اجزای ساپورت مدولار است که به دلیل ساختار مقاوم و طراحی U یا G مانند، توان تحمل بار بالایی دارد. از این پروفیل برای نصب عمودی یا افقی لولهها، کانالها، و سیستمهای مکانیکی استفاده میشود.
در پروژههای صنعتی یا ساختمانی، پروفیلهای G چنل بهصورت تکی یا در ترکیب با نبشی و صفحه اتصال به عنوان پایه اصلی ساپورتها به کار میروند.

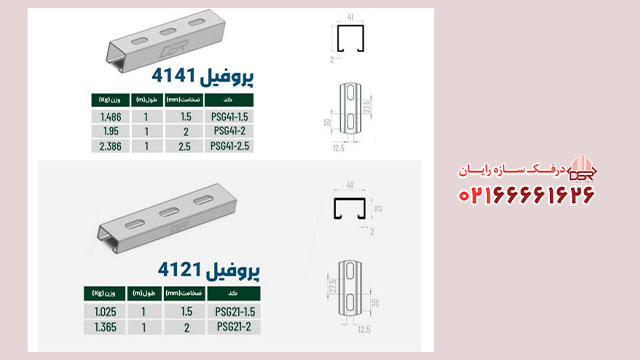

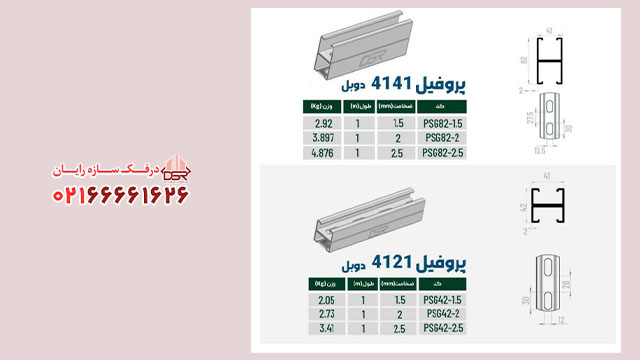

سایز و ابعاد پروفیل G
پروفیلهای G در ابعاد و سایزهای مختلف تولید میشوند تا بتوانند پاسخگوی انواع کاربردهای مدولار باشند. سایزهای رایج آن که توسط درفک سازه رایان تولید میشوند، معمولاً بر اساس اندازه اسمی عرض (بر حسب میلیمتر) دستهبندی میشوند.
تمامی مدلها دارای ضخامت دقیق فولادی و روکش گالوانیزه با مقاومت بالا در برابر زنگزدگی هستند. ضخامت فولاد مورد استفاده، مستقیماً بر ظرفیت باربری پروفیل تأثیر میگذارد.

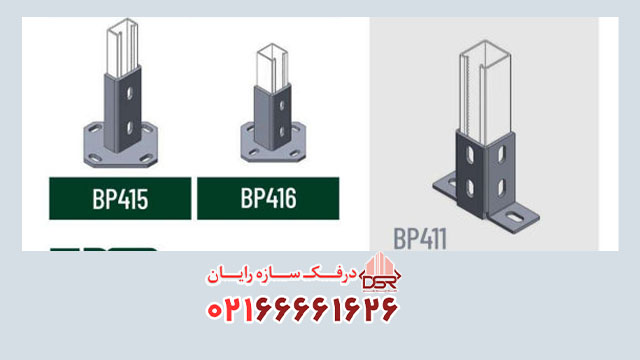

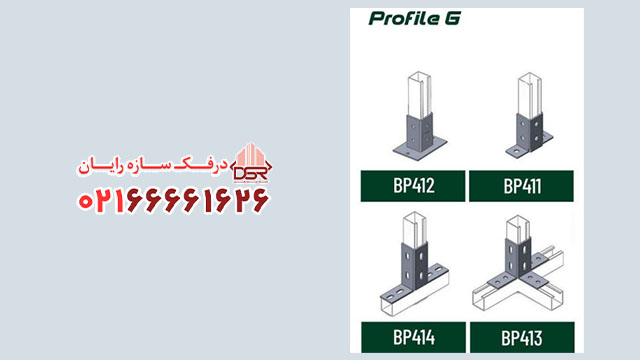

پایه پروفیل جی شکل - جی چنل
پایهها وظیفه ایجاد اتصال محکم پروفیلهای G با سطح سازه (کف، دیوار یا سقف) را دارند. این پایهها برای توزیع بار و ایجاد نقطه اتکای مطمئن حیاتی هستند.
صفحه پایه ساده (Base Plate): ورقهای فولادی با سوراخکاری استاندارد که مستقیماً زیر پروفیل G قرار گرفته و با رول بولت به کف متصل میشوند.
پایه متحرک (Swivel Base): این پایهها دارای یک مفصل داخلی هستند که امکان تنظیم اندک زاویه را فراهم میکنند تا پروفیل در تراز دقیق قرار گیرد.
پایه نگهدارنده دیواری (Wall Support Bracket): این براکتها برای نصب پروفیل G به صورت افقی یا عمودی بر روی دیوارهای بتنی یا سازههای فلزی طراحی شدهاند.
کاربرد و محل استفاده پایه پروفیل G
پایهها در پروژههای تأسیساتی برای نصب سقفی یا دیواری تجهیزات به کار میروند. مواد اولیه استفادهشده برای تولید این پایهها فولاد سنگین یا ورق گالوانیزه گرم است که استحکام بالایی در فشارهای عمودی و جانبی دارد.
از ویژگیهای مهم پایههای جی چنل میتوان به نصب سریع، قابلیت تنظیم زاویه (در مدلهای خاص)، و هماهنگی کامل با قطعات دیگر ساپورت مدولار اشاره کرد.

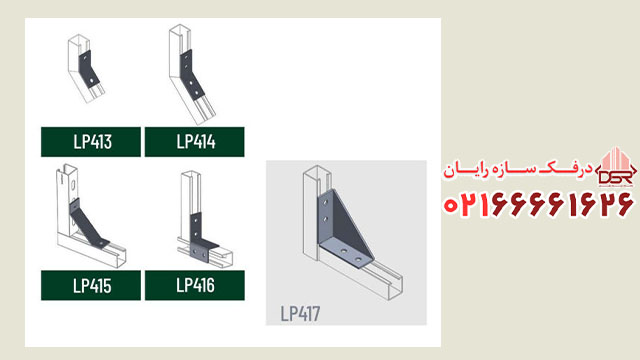

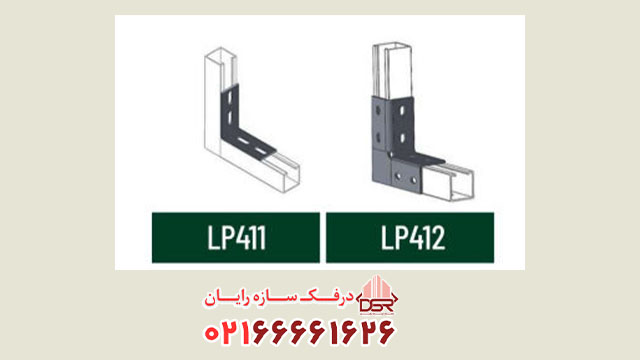

انواع نبشی و لچکی و کاربرد آنها
نبشیها و لچکیها از اجزای کلیدی در سیستم ساپورت مدولار هستند که برای اتصال پروفیلها در زوایای مختلف و ایجاد تکیهگاههای جانبی استفاده میشوند.
مدلهای مختلف نبشی و لچکی
این قطعات برای تغییر جهت بار یا تثبیت سازه در برابر نیروهای جانبی (مثل باد یا زلزله) به کار میروند.
نبشی ۹۰ درجه ثابت (Fixed Angle Brackets): برای اتصال عمود بر روی سازه یا اتصال دو پروفیل به یکدیگر در زاویه ۹۰ درجه استفاده میشوند. این مدلها معمولاً دارای ضخامت بالا برای افزایش سختی هستند.
نبشی قابل تنظیم (Adjustable Angle Brackets): مجهز به یک پیچ تنظیم (معمولاً با رزوه بلند) هستند که امکان تنظیم زاویه بین ۰ تا ۹۰ درجه را فراهم میآورند. این برای مواقعی که تراز بودن کامل سازه اصلی دشوار است، بسیار مفید است.
لچکیهای مقاوم تقویتی (Gusset Plates): صفحات مثلثی شکل که بین دو پروفیل یا بین پروفیل و پایه نصب میشوند تا ظرفیت تحمل بار نقطهای در محل اتصال را به طور چشمگیری افزایش دهند.
مدل های مختلف نبشی و لچکی
تمامی مدلها با روکش گالوانیزه گرم یا سرد تولید میشوند و دارای مقاومت بالا در برابر بارهای فشاری و کششی هستند. انتخاب روکش بستگی به محیط نصب دارد؛ برای محیطهای باز و مرطوب، گالوانیزه گرم توصیه میشود.
قطعات اتصال پروفیل و اجزای ساپورت
قلب سیستم مدولار، اتصالات پیشساخته آن است که اجازه میدهد اجزا بدون نیاز به سوراخکاری پروفیل، به هم متصل شوند.
هر مدل از این اتصالات با ابعاد دقیق طراحی شده تا سازگاری کامل با پروفیلهای استاندارد (۴۱ میلیمتری یا ۵۲ میلیمتری) داشته باشد. عمق و پهنای این اتصالات به گونهای است که پیچها به خوبی در داخل شیارهای پروفیل قفل میشوند.

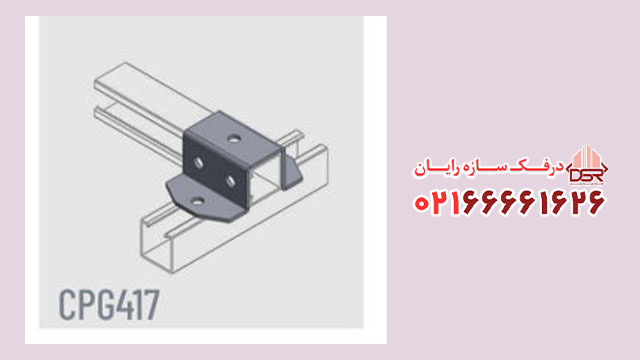

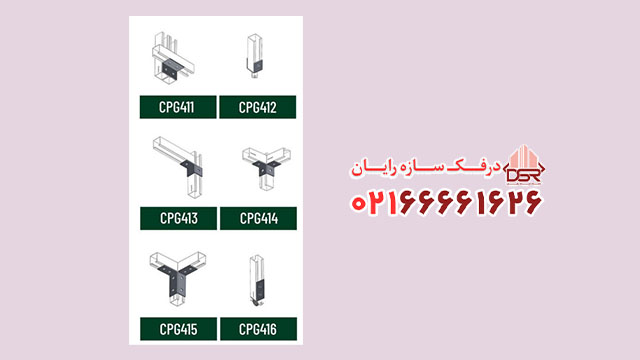

آشنایی با قطعات اتصال پروفیل و اجزای ساپورت CPG
در سیستم ساپورت مدولار، قطعات اتصال CPG نقش محوری دارند. این قطعات اتصالدهنده بین پروفیلهای G و C (در صورت استفاده از پروفیلهای C شکل برای سینی کابل) هستند و مدلهای مختلف آنها شامل موارد زیر است:
CPG418 (صفحه اتصال تخت): این قطعه برای اتصال دو پروفیل به صورت همصفحه و افقی یا عمودی استفاده میشود. دارای سوراخهای استاندارد برای قفل شدن سریع روی دندانههای پروفیل است.
CPG419 (اتصال زاویهدار ساده): برای ایجاد زوایای ۹۰ درجه بین دو پروفیل با استفاده از پیچ و مهره.
CPG420 تا CPG426 (مدلهای ویژه لولایی و صلیبی): این سری از اتصالات برای ایجاد اتصالات پیچیدهتر، مانند اتصال صلیبی چند پروفیل یا اتصال لولایی (مفصلی) مورد استفاده قرار میگیرند. این اتصالات امکان ایجاد سازههای پیچیده سهبعدی را فراهم میآورند.
تصاویر مدلهای مختلف CPG418 تا CPG426
در کاتالوگ شرکت درفک سازه رایان، تصاویر تمامی مدلهای اتصال CPG با مشخصات کامل فنی و ابعاد استاندارد موجود است. این تصاویر به مجریان کمک میکند تا بهترین مدل را برای نیاز پروژه انتخاب کنند و از سازگاری ابعادی اطمینان حاصل نمایند. برای مثال، برای اتصال دو پروفیل G41 در یک صفحه، استفاده از CPG418 با ضخامت حداقل ۲ میلیمتر پیشنهاد میشود.

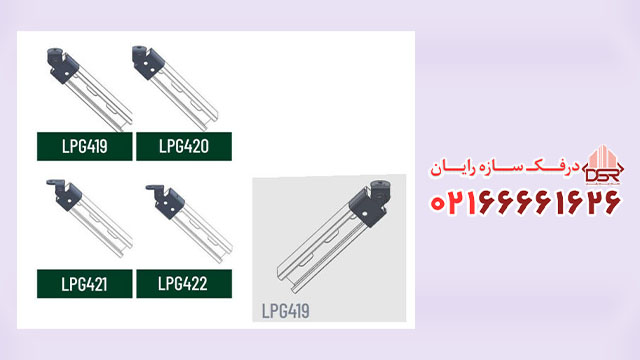

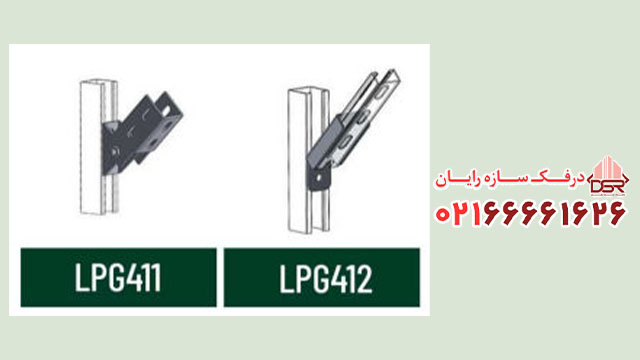

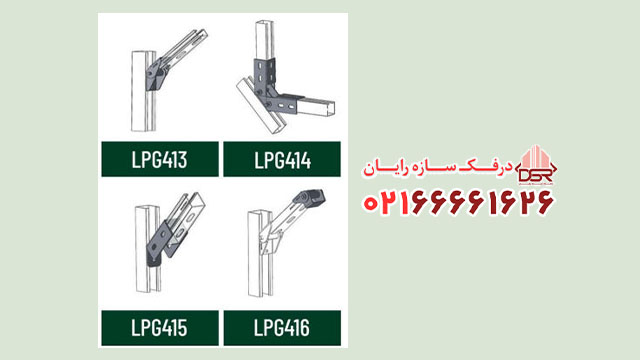

اتصال لولایی پروفیل با زاویه دلخواه
یکی از قابلیتهای پیشرفته سیستم، امکان ایجاد اتصالات غیرمستقیم و تنظیم زاویه است.
تنظیم زاویه و سیستمهای مورب: این نوع اتصال قابلیت تنظیم زاویه را برای نصب سازههای غیرخطی فراهم میکند. به کمک اتصال لولایی میتوان پروفیلها را در هر زاویه دلخواه نسبت به سطح سازه تنظیم کرد، مثلاً برای مسیرهای مورب یا سیستمهای شیبدار در پروژههای تأسیساتی.
تنظیم ارتفاع انواع راد
رادها و پیچهای رزوهای قابل تنظیم برای کنترل دقیق ارتفاع ساپورتها استفاده میشوند. این قطعات معمولاً از فولاد مقاوم (مانند گرید 4.6 یا 8.8) با روکش گالوانیزه تولید میشوند و اجازه تنظیم میلیمتری ارتفاع سازههای نصبشده را میدهند.
انواع رادها:
راد تمام رزوه (Fully Threaded Rod): برای آویز کردن سازهها از سقف.
پیچ تنظیم انتهایی (Leveling Foot): که در انتهای راد نصب شده و برای تنظیم نهایی ارتفاع در تماس با زمین یا پایه استفاده میشود.

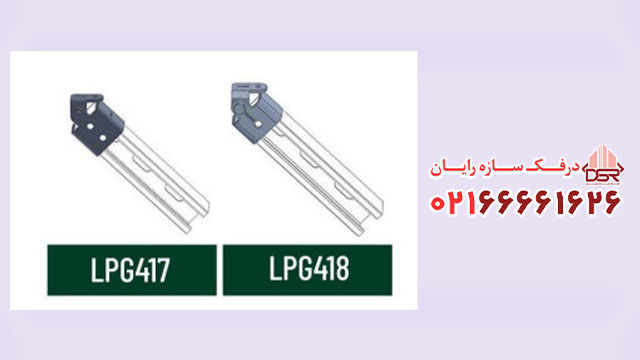

اتصال سقفی پروفیل با نصب سریع
نصب ساپورتها در محیطهای دارای محدودیت فضا، مانند زیر سقفهای بتنی، نیازمند اتصالات ویژه است.
اتصال سقفی، دیواری و کف: در ساپورتهای مدولار، اتصالات سقفی، دیواری و کف طوری طراحی شدهاند که بیشترین سرعت نصب و بیشترین استحکام را ارائه کنند. این اتصالات بدون نیاز به جوشکاری، با پیچ و مهرههای استاندارد (معمولاً پیچ و مهره T-Bolt یا پیچهای سر کله قندی) نصب میشوند و قابلیت باربری بالا و ایمنی بسیار زیاد دارند.
اتصال سقفی، دیواری و کف
اتصال سقفی (Ceiling Hangars): شامل قلابهای خاصی که در سقف بتنی با استفاده از رول بولت (مثل انکر بولتهای انبساطی) نصب شده و سپس پروفیل G با مکانیزم قفلشونده به آنها متصل میشود.
اتصال دیواری: استفاده از براکتهای مخصوص که سطح تماس وسیعی با دیوار ایجاد کرده و بار را به خوبی توزیع میکنند.
اتصالات سقفی ویژه، بهویژه در مدلهای CPG سری 420 تا 425، برای نصب معلق لولهها و سینیهای کابل استفاده میشوند که نیاز به طول آویز زیاد دارند.

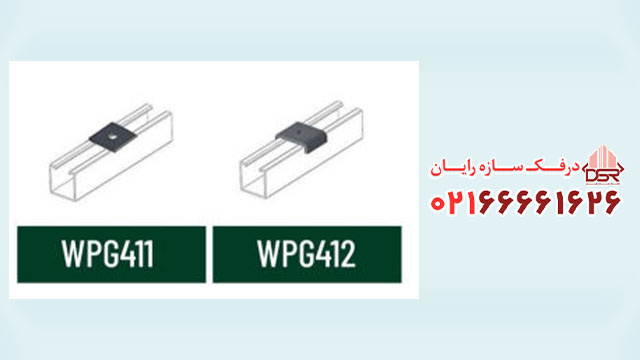

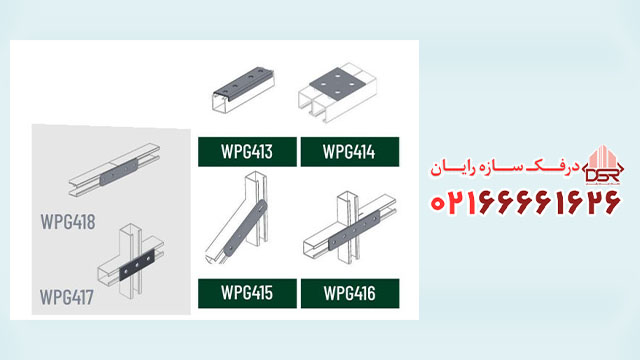

تسمه و صفحه اتصال پروفیلها به یکدیگر
تسمهها برای اتصال افقی سازههای موازی و صفحات اتصال برای تثبیت مقاطع در نقاط کلیدی به کار میروند.
روکش دار گرم و سرد گالوانیزه
تسمهها و صفحات اتصال جزء جداییناپذیر در ساختار ساپورت مدولار هستند. این قطعات از فولاد مقاوم تولید شده و با دو نوع روکش گالوانیزه در دسترساند:
روکش گالوانیزه گرم (Hot-Dip Galvanized): این فرآیند مقاومت بسیار بالایی در برابر خوردگی در محیطهای خشن، فضای باز، یا مجاورت با مواد شیمیایی خورنده ایجاد میکند. ضخامت پوشش معمولاً بالاتر است.
روکش سرد (Electro-Galvanized): این روش برای کاربردهای داخلی و محیطهایی که تماس مستقیم با رطوبت شدید ندارند، کافی بوده و ظاهری تمیزتر دارد.

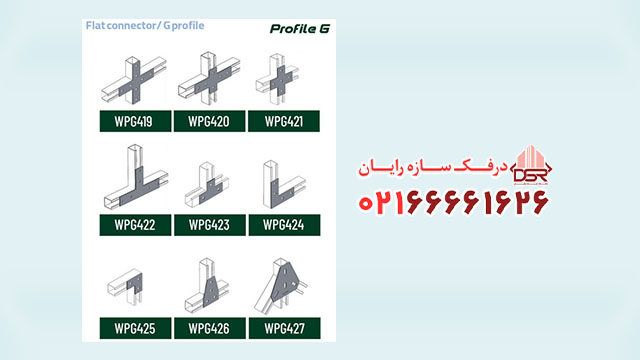

آشنایی با مدلهای مختلف صفحه اتصال پروفیل با سایز بندی
در کاتالوگ ساپورت مدولار شرکت درفک سازه رایان، صفحات اتصال در مدلها و ابعاد متنوعی عرضه میشوند که عمدتاً بر اساس ابعاد اسمی پروفیلهایی که به آنها متصل میشوند، دستهبندی میشوند.
تمامی صفحات دارای سوراخکاری دقیق برای نصب سریع پیچ و مهرههای استاندارد (معمولاً مهره T-Slot) هستند.
